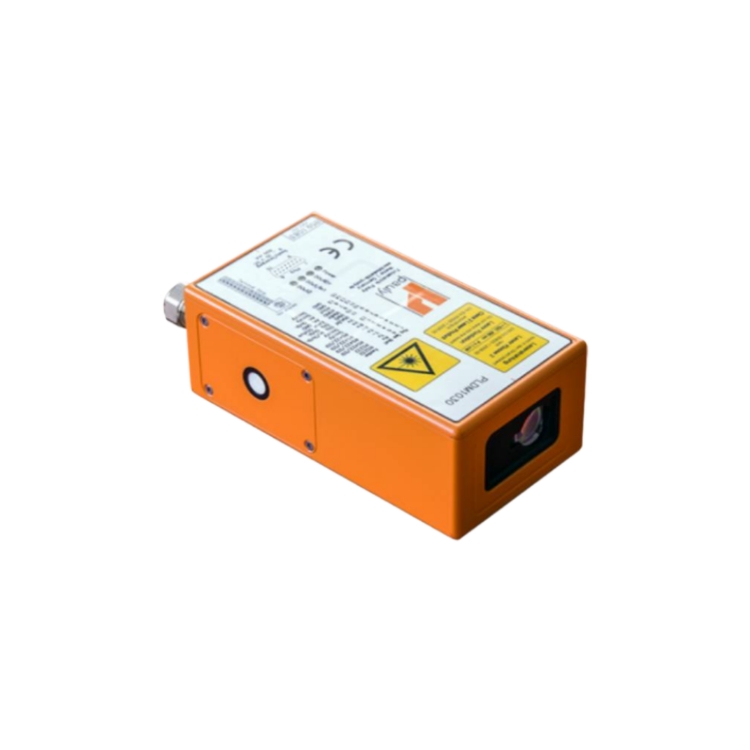

激光測距傳感器先由激光二極管對準目標發射激光脈沖。經目標反射后激光向各方向散射。部分散射光返回到傳感器接收器，被光學系統接收后成像到雪崩光電二極管上。雪崩光電二極管是一種內部具有放大功能的光學傳感器，因此它能檢測微弱的光信號。記錄并處理從光脈沖發出到返回被接收所經歷的時間，即可測定目標距離。PAULY激光測距傳感器PLDM1030用于物體檢測、距離測量和移動車輛的定位要求等。是功能強大的距離測量儀器，可集成到工業應用中，允許使用激光束的反射在大范圍內進行準確和非接觸式距離測量。

• 用于物體檢測、距離測量和移動車輛的定位要求
• 功能強大
• 可集成到工業應用中
• 允許使用激光束的反射在大范圍內進行準確和非接觸式距離測量
• 在一條RS-422線路上連接多達10個模塊
• IP65（防塵防水）
• 4個LED用于狀態信號發送

4個LED狀態信號

15 針 D 型副連接器

電纜接頭（M16x1.5mm）

蓋子（可進入 5 個螺絲端子，螺絲刀類型為 TorxT9 L ）

復位開關

螺絲端子

DN 開關

激光束出口

接收器

濾光片

調節法蘭

彎頭管調節

雨頂

冷卻水法蘭

典型測量精度 ± 1mm@2m

現場總線（Profibus）

產地：德國

測量范圍：0.05至500米

殼體：鋁鑄

重量：約720克

防護等級：IP65

連接部分：插頭及接線端子

電源標準:9—30VDC/600mA

輸出：1x 串行同步接口 RS232

1x 串行同步接口 RS422

1x SSI 輸出端

1x 程序模擬輸出端 0/4... 20mA

2x 可編程數字輸出端

1x 可編程數字輸入端

1x 錯誤狀態數字輸出端

可見光發射光：650nm

輻射功率Max：0.95 mw, 2級(DIN EN 60825-1:2008-05)

光束直徑：4mm@5m, 8mm@10m, 15mm@30m

典型測量精度：±3mm@2m

單次測量時間:典型0.3…4s

跟蹤測量時間:典型的0.004…4s

實際測量時間：取決于所選擇的處理方式

電源指示燈：LED綠色

開關指示燈：LED紅色、黃色

工作溫度：-10℃—+50℃
