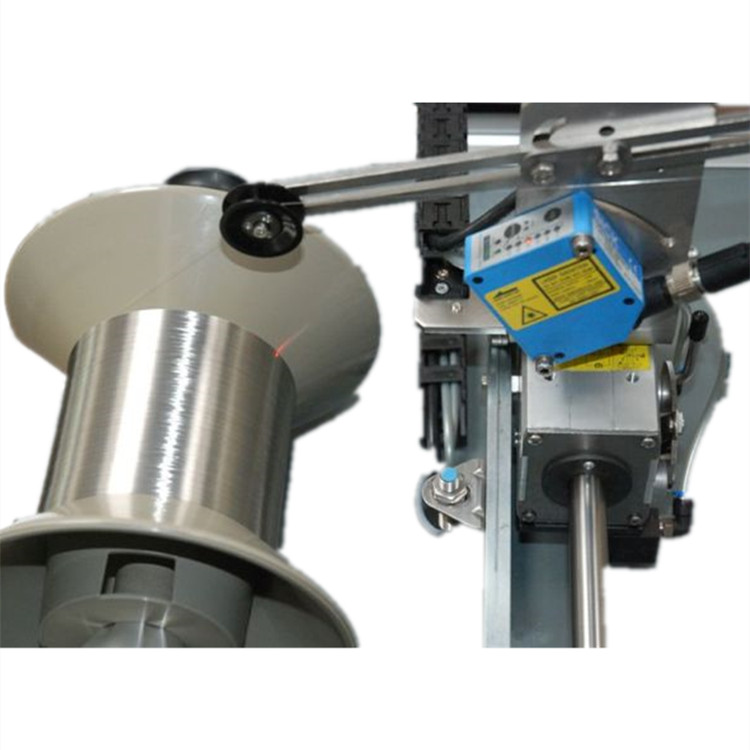

無論使用何種線軸，Uhing 測量系統都能檢測線軸上法蘭的位置。更換卷軸后，系統會自動調整到新的卷軸位置，必要時還會調整到新的卷軸形狀。Uhing 測量系統專門設計用于氣動可逆滾環驅動，但經過測試后也可安裝在其他橫移系統上。檢測法蘭的傳感器安裝在橫移系統上。在一個確定的點上，當前距離被捕捉并保存為每個單層的參考距離。在橫移系統移動時，參考距離會不斷與測量值進行比較。一旦超過允許的、可調整的高度偏差，就會觸發反轉。當檢測到卷軸上的法蘭或材料堆積時，就會出現這種高度偏差。顯示屏?xí)@示測量高度或允許的高度偏差。該系統無需維護；在灰塵較多的環境中，應不時清潔法蘭檢測傳感器的孔徑，或使用保護罩。

無需手動調整換向點

使用不同類型和尺寸的線軸時，由于無需調整，可大大節省時間

操作簡單、無需經驗

卷繞模式、無需客戶提供機器數據

傳感器技術、模塊化系統

帶壓縮空氣接口的傳感器保護外殼，作為清潔裝置和壓力調節裝置

氣動套件，包括快速閥、安裝支架、連接電纜和軟管

GS 系列的導向系統

根據要求調試控制裝置和傳感器

根據要求提供現場生產支持

根據要求進行機械組裝并集成到現有設備中

產地：德國

法蘭：矩形或錐形

Max角度：40°

線軸芯和法蘭直徑差：< 220 mm（dflange - dcore < 220 mm）

電源電壓：24 VDC，2 A

環境溫度范圍：-10 至 40 °C

濕度：Max 95%，無冷凝

法蘭檢測傳感器防護等級：IP 65

開關盒尺寸（寬 x 高 x 深）：300 x 200 x 120 mm

電纜出口：底部

控制裝置出口深度：30 mm；

安裝方式：垂直安裝

開關盒防護等級：IP 54

屏蔽閥：可連接 2 個，24 V，0.1 A

機器控制和報警指示信號：法蘭脈沖檢測、逆時針、順時針、錯誤

法蘭檢測傳感器：激光等級 II

符合標準：IEC 60825-1

用于在圓柱形線軸上鋪設直徑為 0.1 至 2.0 毫米的圓形材料
