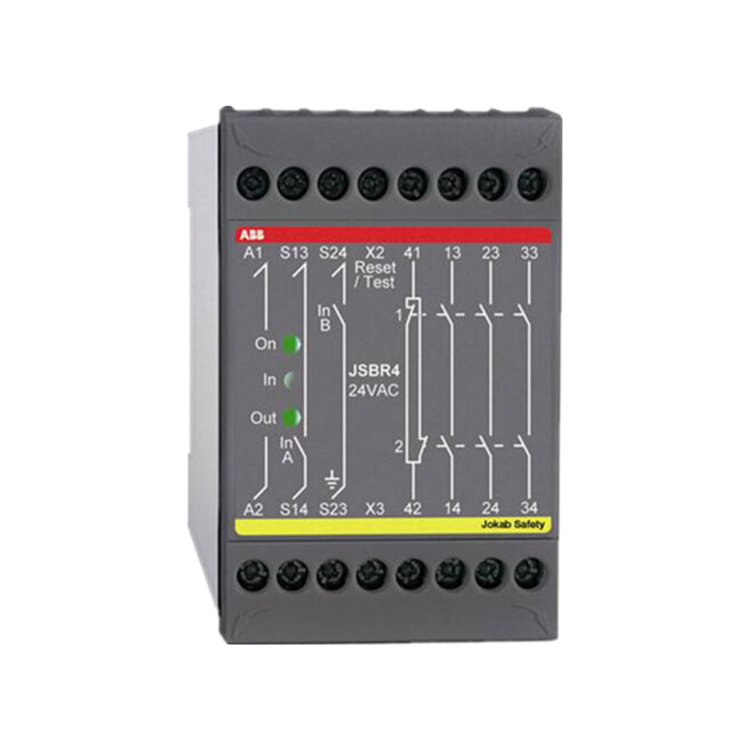

JSBR4具有雙輸入，須關閉才能關閉安全輸出。輸入之間的短路會導致立即停止，因?yàn)樗鼈兙哂胁煌碾娢弧］斎肟梢蚤L(zhǎng)期短路而不會損壞繼電器。要關閉安全輸出，復位輸入須關閉并再次打開。這可以防止在電纜短路或復位按鈕端子處于按下位置時發生意外復位。復位輸入也可用于監控測試，例如在重啟前須退出或復位的接觸器或閥門。當使用 JSBR4 作為雙手繼電器，須在 0.5 秒內按下兩個按鈕。如果用于安全墊和安全邊緣，則通道 A 和 B 短路以實現停止功能。

• 安全級別:JSBR4 有兩個不同電位的監控控制電路。短路、中斷、設備錯誤或外部干擾不會導致危險情況。這適用于輸入 A 和 B 以及復位輸入。
• 維護:安全功能須定期或至少每年測試一次，以確保安全功能的可靠性。
• 安裝準備:安全繼電器和組件須由經過培訓的電工按照安全法規、標準和機械指令進行安裝。在調試系統之前，須測試所有安全功能。

• 顏色:灰色
• 工作電壓：

24Vdc ±15%

24/48/115/230VAC ±15%, 50-60Hz

• 功耗：1.3W/3.3VA
• 繼電器輸出：3 NO + 1 NC
• max開關容量：

-阻性負載交流：6A/250VAC/1500VA

-感性負載交流：AC15 240VAC 2A

-阻性負載直流：6A/24VDC/150W

-感性負載直流：DC13 24VDC 1A

• max開關容量總阻性負載：12 A 分布在觸點上
• min開關容量：10mA/10V（接點負載不超過100mA時）
• 觸點材料：Ag + Au flash
• 安全輸出（外部）：5A gL/gG
• 條件短路電流（1kA）：6A gG
• 額定電壓下max輸入電阻：300 Ω (S13 - S14 and S23 - S24)
• 停機響應時間（輸入-輸出）：<20ms（掉電145ms）
• 連接端子（max擰緊扭矩 1 Nm）：
• 單導體：1 x 2.5 mm2/2 x 1 mm2
• 帶套圈的導體：1 x 4 mm2/2 x 1.5 mm2
• 安裝方式：35mm DIN導軌
• 外殼/端子防護等級：IP 40/20 IEC 60529
• 工作溫度范圍：-10°C 至 +55°C（無結冰或冷凝）
• 耐浪涌：2.5kV
• 污染度：2
• 工作濕度范圍：35% 至 85%
• LED功能顯示：工作電壓、輸入輸出
• 重量：350g (24VDC),460g (24-230VAC)
