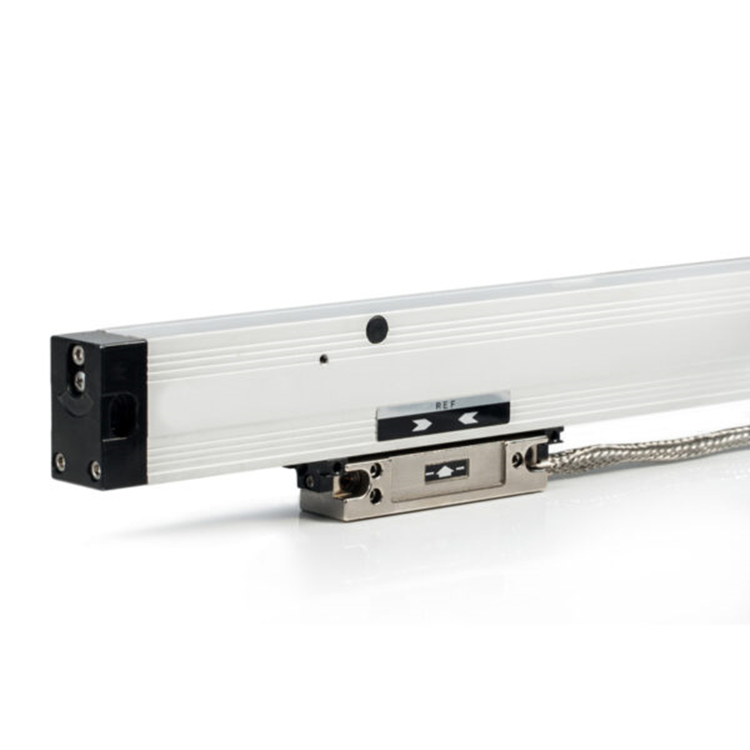

L23增量式線性編碼器的測量長度可達 20.000 毫米，特殊訂單甚至更長，精度可達 ±3 微米。

機械數據:

• 測量長度 (ML), mm：250, 300, 350, 400, 450, 500…20000 (更多可選)

ML范圍內任意米的精度等級（20°C）：±5 μm

• 光柵周期：400 μm； 20微米； 40微米
• 參考標記（RI）：

N：無參考標記

M：每 30 毫米

P（可選）：RI 編號和位置

• max橫動速度：

當 T = 400 μm 和分辨率 100、50、10 μm 時：120 m/min

當 T = 40 μm 和分辨率 10.5 μm 時：80 m/min 分辨率 1 μm：25 m/min

當 T = 20 μm 和分辨率 5 μm 時：60 m/min 分辨率 0.5 μm：12 m/min

• 帶密封唇所需的移動力：< 4 N
• 防護（IEC 529）：壓縮空氣：IP64
• 重量：0.4 kg + 2.8 kg/m
• 工作溫度：0…+50°C
• 儲存溫度：-20…+70°C
• 允許振動（40 至 2000 Hz）：≤ 100 m/s²
• 允許沖擊（11 ms）：≤ 150 m/s²
• 熱膨脹系數：10.6 x10-6°C

電氣數據:

• 供電電壓：+ 5 V ± 5 %； + 12V ± 5 %
• max供電電流（空載）：65 mA
• 光源：LED
• 增量信號：差分方波U1/U1和U2/U2。
• 參考信號：一個差分方波 U0 / U0 。
• 負載電流 20 mA 時的信號電平：

低電平（邏輯“0”）< 0.5 V at Up = ±5V

高（邏輯“1”）> 2.4 V 在 Up = ±5V

低（邏輯“0”）< 1.5 V at Up = ±12V (HTL)

高 (邏輯“1”) > (Up – 2)V at Up = ±12V (HTL)

• 信號方向：U2滯后于U1順時針旋轉（從軸側看）
• 標準電纜長度：4 m；不帶連接器
• max電纜長度：25 m
