Form 4每個系統的帶雙線維護旁路的2類自動轉換開關（ATS）是一個四極轉換裝置。額定230V或400V AC，“雙線旁路”范圍采用機電聯鎖4極轉換，提供自動切換至更換電源的所有基本要求。機組額定電流為32A至800A，額定頻率為50/60Hz。

• 單相或三相ATS裝置允許在一次電源故障時自動將二次電源連接至負載。
• 雙線旁路功能通過將（S1）電源或（S2）電源直接旁路至輸出負載來隔離ATS，從而實現基本維護。
• 在對ATS單元進行維護和維修的同時，可以維持負載的（S1）供電和（S2）供電。
• 提供的鋼板外殼達到IP65，帶有淺灰色（RAL 7035）油漆飾面，每個外殼標配可拆卸壓蓋板。每個ATS單元都標配有端子，便于連接模擬面板。無電壓狀態繼電器包括在ATS單元內，以便連接到安裝在建筑內的BMS（建筑管理系統）。
• 每個單元都配有一個內置控制器，用于監測來自兩個不同電源的輸入交流電源的電壓。這可能來自發電機或電源（公用設施），或兩者的組合。模塊監測S1（源1），如果發生故障，向S2（源2）發出啟動命令。主LED指示燈顯示電源的狀態。自動/測試開關配有一組2把鑰匙。
• 端子之間以及與轉換設備之間使用剛性金屬屏障進行分離，從而形成Form 4, type 2分離。
• 應用標準：BS EN/IEC 60947-4、BS EN/IEC60947-6-1和BS 8519:2010。

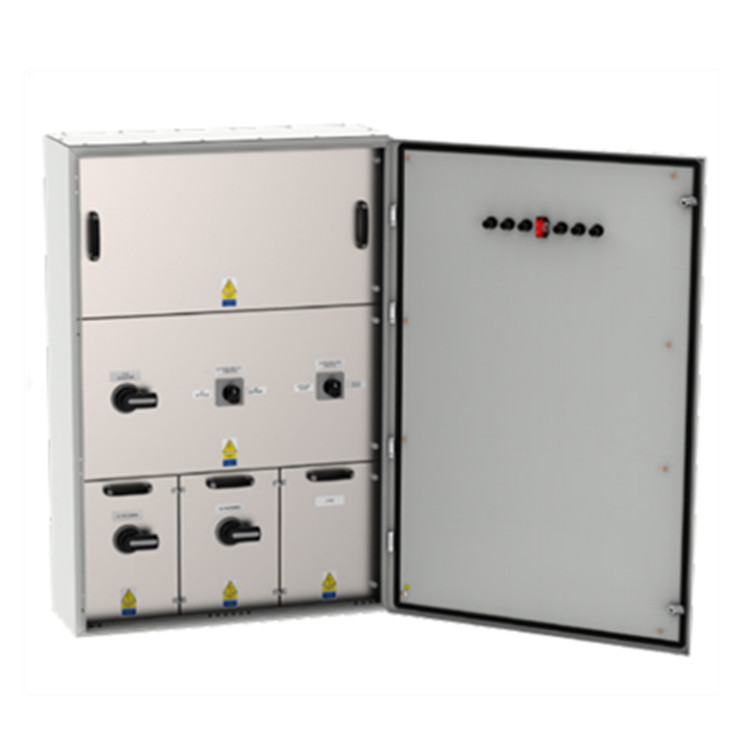

帶輸入隔離器的雙線維護旁路ATS

額定

AC31：63 A

AC33：40 A

Cat.No.：單相

外殼尺寸

高度：1200 mm

寬度：800 mm

深度：300 mm

電纜尺寸：2x 70mm²

電纜入口：底部

防護等級：IP65

外殼材料：鋼板

淺灰色

RAL 7035
