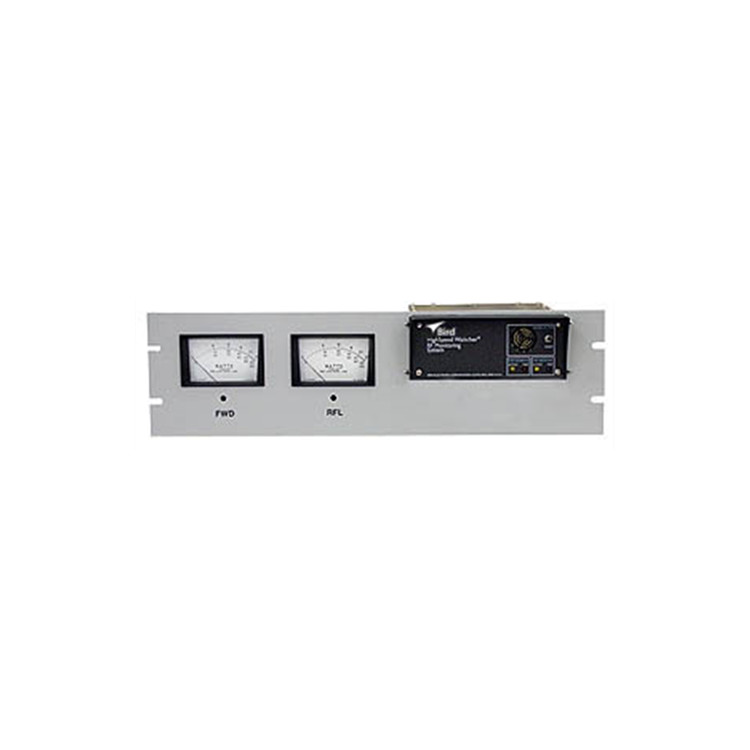

3171B 高速Wattcher 射頻功率監控器/報警器是一種用于50 歐姆同軸傳輸線的雙通道功率監控系統?？烧{(diào)設定點允許用戶預設大反射和小正向功率跳變點。啟動的聲音/視覺警報表明傳輸線上存在錯誤情況。然后可以采取糾正措施來保護傳輸設備或?qū)鬏斁€恢復到運行特性。這種電源監控功能是通過在插入式線路部分中使用雙端口 50 歐姆來實現的。每個端口都須包含一個標準的 Bird 插件元素。通常，對于正向和反向功率水平，建議使用 10 比 1 的元件。Watcher 監控系統還為用戶特定的應用程序提供額外的終端連接。

每個端口都須包含一個標準的 Bird 插件元素

• 功率范圍：100 W 至 250 kW，使用 Bird插件元件
• 頻率范圍:2 MHz - 1 GHz
• 插入駐波比：滿量程的 ± 5%
• 警報：前面板蜂鳴器、“活動”和“跳閘”LED，用于前向/反射
• 響應時間：最大 25 µs
• 交流電：115/230 V，50/60 Hz @ 56 mA 最大值
• 直流電源：12.7 至 16.0 VDC @ 400 mA 最大值
• 尺寸：（寬 x 高 x 深）19" x 5-7/32" x 9-21/64"，483 x 133 x 237 毫米
