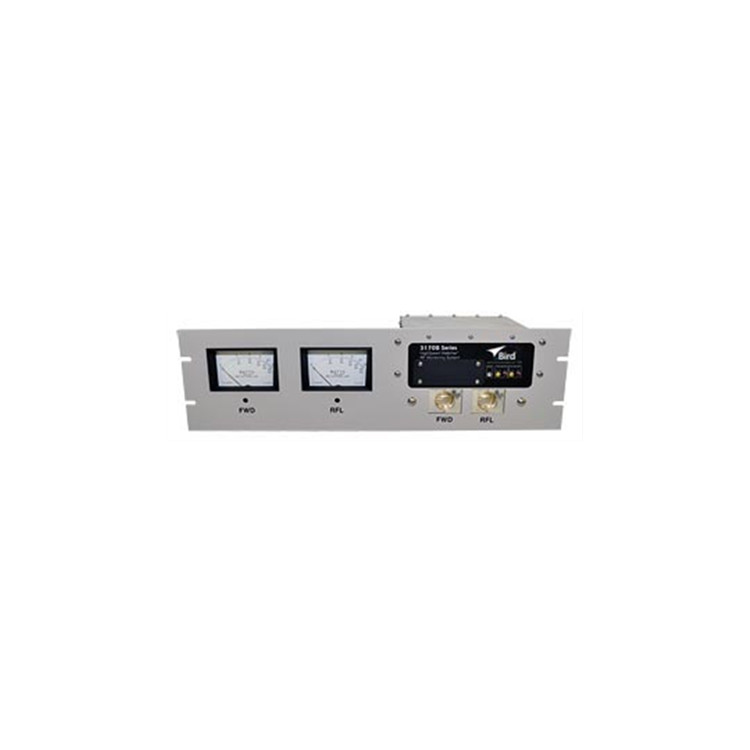

3170B Wattcher 射頻監控和報警系統在檢測到天線系統負載異常時，可以自動啟動各種設備保護措施。3170B 同時顯示 100 mW 至 10 kW 系統的正向和反射功率。面板配置包括一個線路部分，其中包含兩個 QC 型 N（母）連接器，可插入同軸傳輸線。當故障導致高駐波時，射頻監控系統可以保護您的發射設備免受損壞和空中時間損失。它可以警告遠程操作員由于失諧、組件劣化或交流線路困難而導致的低功率以及由于天線結冰、傳輸線問題、物理事故和雷擊等因素導致的高反射功率。

保護您的發射設備免受損壞

• 功率范圍：100 mW 至 10 kW，使用 Bird插件元件
• 頻率范圍：450 kHz - 2.7 GHz
• 準確性：滿量程的 ± 5%
• 警報:前面板蜂鳴器、“活動”和“跳閘”LED，用于前向/反射
• 響應時間：最大 25 µs
• 激活轉發：73 µs 至 50 ms 標稱（可調）監控延遲
• 交流電:115/230 伏交流電，50/60 赫茲 @ 56 毫安
• 直流電源:12.7 至 16.0 VDC @ 400mA 最大值
• 尺寸：（寬 x 高 x 深）19 英寸 x 5-7/32 英寸 x 9-5/16 英寸（483 x 133 x 237 毫米）
• 重量：7 磅(3.2 公斤)
