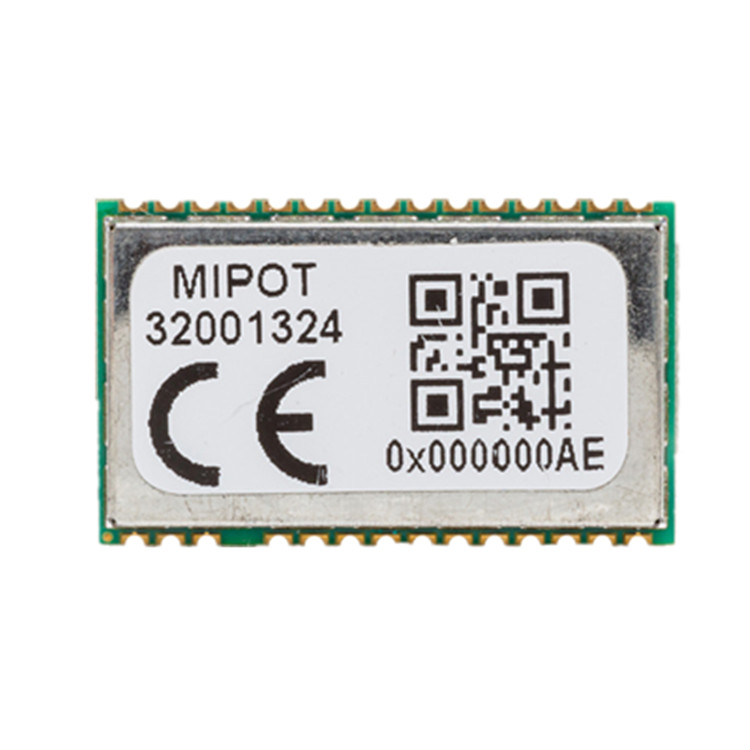

32001324 是一款工作在 868 MHz SRD 頻段的無線 M-Bus 收發器。

W-M BUS 收發器的所有功能都可以使用專用評估套件 (PN 33000151) 進行測試。該板可輕松訪問模塊引腳輸出、電源引腳和 SMA 天線連接器；幾種電源模式賦予了使用靈活性。為了縮短上市時間并簡化用戶應用軟件開發，評估套件配備了內置微控制器。板上的訪問引腳允許軟件開發由外部微控制器和定制軟件開發管理。

• 由于其小型 LLC 外形尺寸（僅 15 x 25 mm）和低功耗，該模塊允許在儀表或集中器上為水、氣、熱或電計量應用實施高度集成的低功耗（電池供電）解決方案設備。
• 該模塊支持多種工作模式（S、T、R、C），以滿足固定和移動系統中單向和雙向數據通信的要求。
• 根據 EN13757-4 標準實施的嵌入式堆棧提供對無線 M-Bus 通信的物理訪問。
• SPI 和 UART 允許客戶產品的集成靈活性和輕松開發。
• 該模塊滿足工業溫度范圍-40/+85°C的所有要求。
• 該模塊已通過 R&TTED 1999/05/EC 認證，并符合 REACH 和 RoHS 指令。

頻率：868 MHz（EU）

調制：FSK

電源電壓：3 V

輸出功率：+ 13 dBm

協議：M-Bus 無線

靈敏度：- 112 dBm

尺寸：15.5x26x3.2 毫米

收發器電源 Vcc（引腳 15）：-0.3 ÷ 3.8 V

輸入引腳上允許的電壓：max.Vcc

儲存溫度（不包括包裝）：-40 … 85 °C

儲存溫度（包括包裝）：-10 … 65 °C

工作溫度：-40 … 85 °C

射頻輸入，引腳 2：10 dBm

自動計量系統

家庭自動化

工業自動化

可再生能源
