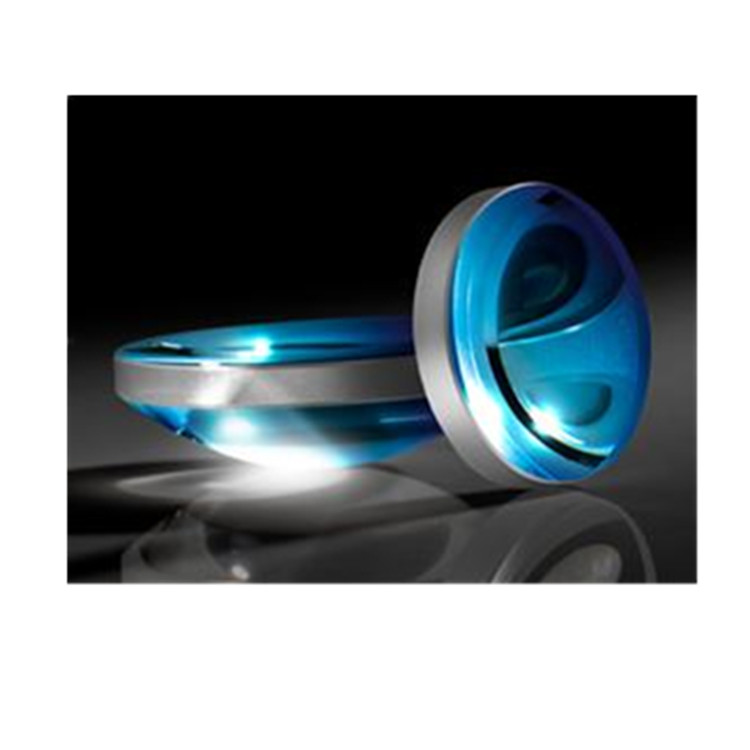

TECHSPEC 近紅外 (NIR) 非球面透鏡設計規格為 780nm，并進行了優化以消除球面像差。這些非球面透鏡用 S-LAH64 或 N-BK7 基片制造，并通過計算機數控 (CNC) 工藝進行拋光，可在整個 NIR 光譜中實現高精度的性能。TECHSPEC近紅外(NIR)非球面透鏡可提供低數值孔徑設計版本，用于保持光束形狀的應用，以及用于聚光應用的高數值孔徑設計版本。如需定制設計的 CNC 拋光非球面透鏡，請與我們聯系。

• CNC拋光
• 消除球面像差
• 75μm RMS非球面圖誤差
• 40-20 表面質量
• 10mm – 50mm 直徑選項
• 780nm設計
• 由愛特蒙特光學設計、指定和/或制造

直徑 (mm):12.50 +0.00/-0.10

有效焦距 EFL (mm):25.00 @ 780nm

數字孔徑 NA:0.25

后焦距 BFL (mm):22.35

中心厚度 CT (mm):4.00 ±0.10

涂層:VIS+ (350-700nm)

涂層規格:

Ravg < 0.5% @ 350 - 700nm @ 0° ±30° AOI

Rabs < 1.5% @ 350 - 700nm @ 0° ±30° AOI

基底:N-BK7

有效孔徑 CA（mm）:11.25

非球面圖形誤差 (µm RMS):0.75

表面質量:40-20

邊緣厚度 ET (mm):2.43

中心偏（弧分）:<3

倒角: 根據需要保護斜面

有效焦距/有效孔徑直徑比:2.00

背面形狀:Plano

波長范圍 (nm):350 - 700

共軛距離：Infinite

激光設備

探測器

細胞儀/細胞計數器

光譜法

測驗設備

成像（檢查、相機、OCT、熒光）
