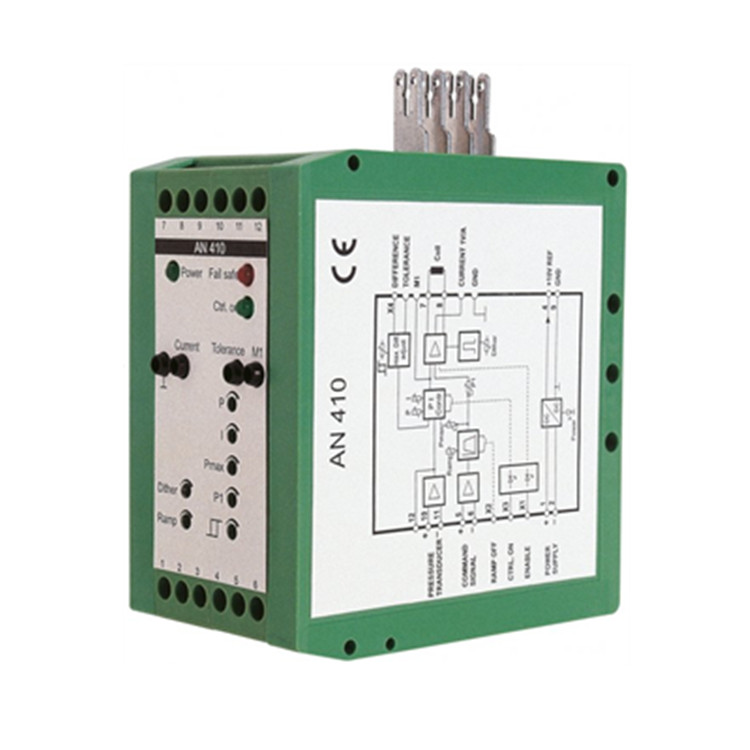

AN410 壓力控制器模塊旨在與壓力控制閥一起用于壓力閉環控制。當控制器啟用被關閉時，該單元作為一個開環控制器運行，其中系統壓力以通常的方式通過閥門電流和控制特性進行調節。

當控制器啟用時，開環控制的眾所周知的缺點得到補償，壓力控制不受滯后影響，與溫度無關并且與設定點成線性關系。

實際壓力值被監測是否有斷線，并在端子 12 上以 0...10V 信號的形式提供用于測量目的。

使用 P 和 I 電位器可以適應控制系統。

卡扣式外殼使 AN410 模塊能夠安裝在控制柜中的普通載軌上。電氣連接由一個端子板和 3 個扁平連接器完成。

電源電壓：24V DC (22...32 V DC)

輔助電壓：+10V，max. 10mA

溫度范圍：0 - 50 °C

輸出級：具有高動態響應和快速退磁的雙輸出級（約 4...6 ms）

PWM 頻率：5kHz

輸出電流：根據版本

0…800mA

0…1600mA

0…2500mA

輸入：多種不同的輸入模塊可用：

設定點：0...10V（差分輸入）

4...20mA（監控差分輸入）

0...20mA（差分輸入）

實際值：4...20mA（監控差分輸入）

啟用：輸入+24V，通過“故障安全”LED 指示

控制器使能：輸入+24V，通過 'Ctrl. 開'LED

斜坡關閉：輸入 +24V

測量插座：

電流：閥門電流1V/A（10%）

命令：設定點信號 (0...10V)

M1：控制器輸出

多圈電阻

P：P組件

I：I組件

Pmax：設定值耦合

P1：預控

抖動：抖動幅度

斜坡上升：加速斜坡，比例可調 1:50

斜坡下降：減速斜坡，比例可調 1:50
