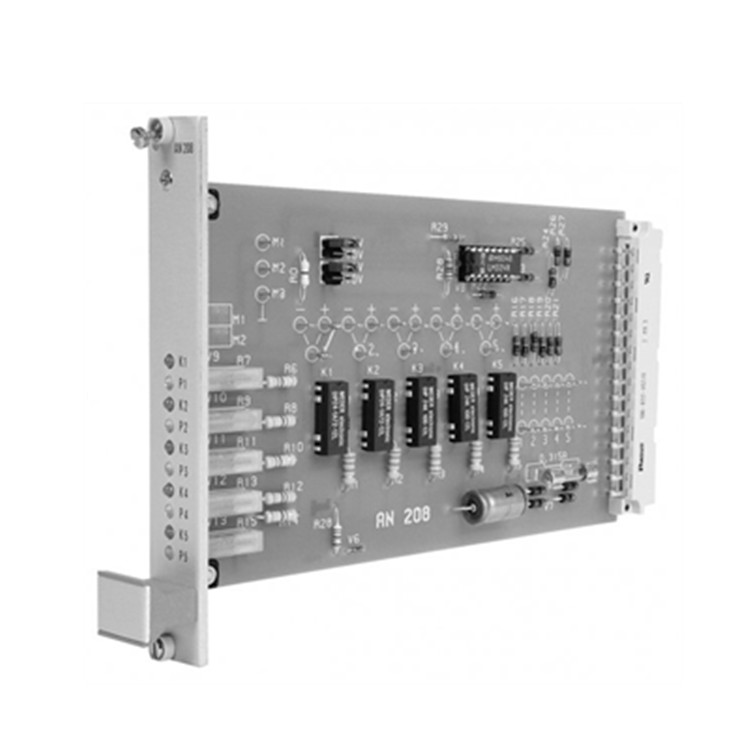

AN208 設定點模塊專為在電液開環和閉環控制系統中應用設定點而設計。

使用該模塊，可以連接外部設定點電位計，或者可以在內部連接模塊上可調節的設定點。

如果使用外部設定點電位器，則可以使用內部多圈電阻器來擴展其設置范圍。

• 5個設定點繼電器
• 使用多圈電阻器可調節設定點
• 卡上的焊接跳線以選擇內部或外部設定點
• 具有 6 個輸入的求和放大器，用于級聯多個設定點模塊
• 加法器的輸出信號可用于反相和非反相
• 每個設定點繼電器的運行狀態顯示在多圈上方的前板上
• 電阻
• 作為比例閥的特殊功能，可以通過焊橋改變極性
• 額外的電源整流器為繼電器線圈提供 24V DC

尺寸（整體尺寸）：Eurocard 格式 (100 x 160)mm

(20 x 128.7 x 187)mm (WxHxD)

前面板 3HU x 4SU

連接：32 針連接器 DIN41612 D32

電源電壓 ±15V DC

設定點繼電器：5 個，24V，約 30mA，含LED指示器

輸入：6 個設定點輸入 ±10V

輸出：5 個輸出以饋送外部設定值電位器

1個求和放大器輸出±10V，倒置和非倒置

繼電器接點負載能力：30V、100mA（阻性負載）

多圈電阻：5 個多圈電阻器，用于設置或設置外部設定點電位器內部設定點的參考電壓
