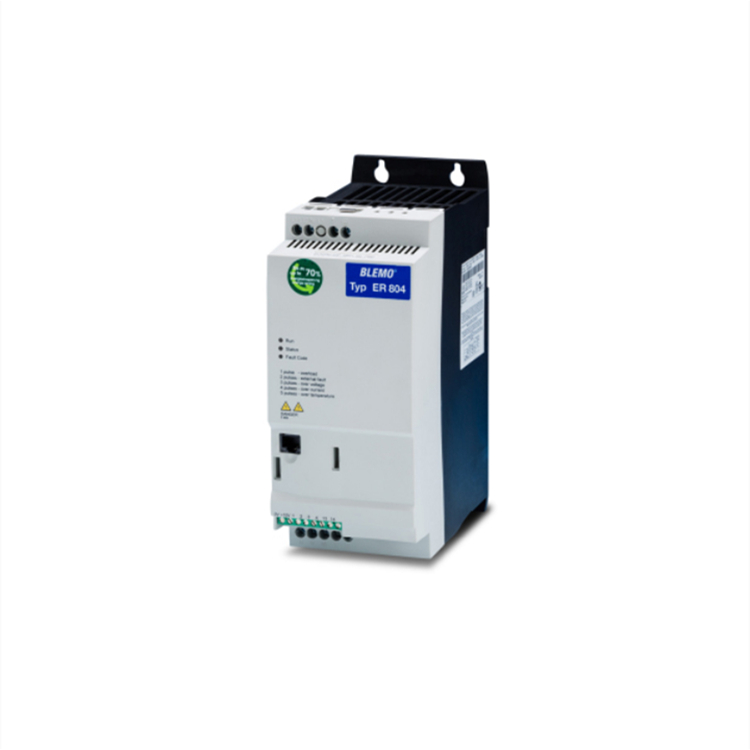

ER804基于ER 變頻器的基本特性。為了達到 ErP 指令要求的能效，為簡單的應用配備變頻器變得越來越有必要。在開發 ER804 時，特別注意使其易于操作。

標準功能

• Modbus、CANopen、以太網可選集成
• 集成 EMC 濾波器
• PTC 熱敏電阻輸入
• 輸出頻率 0…300 Hz
• 過載能力 1.5 x Irated
• 火災模式，跳過頻率
• 高達 32 kHz 的可調時鐘頻率
• 符合 RoHS、WEEE 標準（回收率 88%）
• CE、UL、cUL、cTick、EAC、RoHS
• 涂漆電路板

特點：

• 快速組裝，無錯誤安裝
• 開箱即用的調試
• 無需專門的 FU 知識
• 集成電機保護和短路保護
• 并排安裝和水平安裝節省空間
• 通過選件使用螺絲刀進行簡單的參數設置

電源連接

• 電壓：（公差±10%）：

1 相 200 至 240 V (0.25 - 2.2 kW)

三相 380 至 480 V (0.37 - 7.5 kW)

• 頻率：50/60Hz±10%

電機連接

• 電壓：3 相，0 至max K：240 V / 4K：480 V
• 輸出頻率：0 至 300 赫茲
• 過載轉矩：max額定電流的 150...170%，每 10 分鐘持續 60 秒，每 10分鐘 200%，持續 200 毫秒。
• 制動轉矩：電機額定轉矩的 70%，不帶制動電阻。
• 時鐘頻率：K：4/8/12/16/24/32kHz
• 4K：10/12/14/16/18/20kHz（出廠設置16kHz）
• 斜坡時間：0.1 到 300 秒。

控制連接

• 1 個模擬輸入：

AI1：0...+10V 或 0/4...20mA

也可編程為數字輸入 DI4

3(4) 個可編程數字輸入：電源 +10 VDC（min/max 9/30 VDC），采樣時間 < 25 ms

• 1 個繼電器輸出：13、14：1 個常開觸點，6A，250 VAC/5A，30VDC
• 1 個內部電壓源：+10 VDC，max 20 mA

環境條件

• 環境溫度：-10 至 +60°C 無降額，時鐘頻率 < 16 kHz
• 儲存溫度：-25 至 +70°C
• 相對濕度：<95%，無冷凝
• 安裝高度：max海拔 1000 m NN，max 2000 m

每增加 100 m，Inom 須減少 1%

• 泵和風扇
• 建筑技術暖通空調
• 機械和設備工程
• 輸送技術
