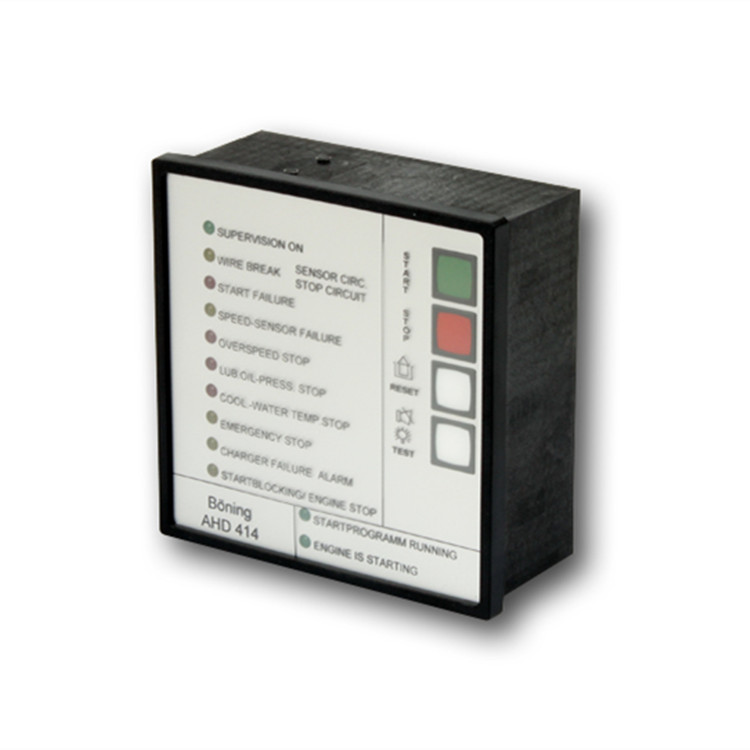

AHD 414 是一種微處理器控制的設備，用于柴油發動機的啟動、停止和監控，可單獨適應不同發動機制造商的類型系列。

• 用于控制臺、面板或開關盒安裝的緊湊型設計
• 正面尺寸 144mm x 144mm，低插入深度 53mm
• 防護等級 IP 54（正面帶保護蓋）
• 集成點火和超速監控（頻率相關），十進制代碼可編程
• 10 個二進制輸入，用于狀態信息和報警輸入
• 7個繼電器輸出，用于發動機控制和警報輸出
• 螺線管/工作磁鐵的繼電器輸出的高額定值，20 A 開啟電流，max.10A 持續電流
• 更多繼電器2A 持續電流
• 電源 24 V DC +30%/-25% 或 12 V DC
• 電子產品的低電流消耗（約15A）
• 可插拔 22 極端子列
• 雙向串行接口 (TTY)，用于與其他數據站進行數據通信遠程遙控
• 用于確認聲音和光學警報以及燈測試的按鈕
• 復位按鈕，用于復位警報和中止停止信號

電源：24 V DC (+30% / -25%)

電流/電流消耗：max. 200 毫安（24 伏直流電）

輸入：

8 x數字輸入

3 x二進制輸入，捕獲命令和控制信號

4 x 二進制輸入，帶斷線監控

捕獲停止標準

1 x拾音器輸入

捕獲發動機轉速

輸出：7 個繼電器觸點

2 x繼電器觸點，切換為正極（K2：?jiǎn)?dòng)器；K3：電磁閥/操作電磁閥），

DC – 10 連續電流，DC 20 A 啟動電流

3 x繼電器觸點，開關正（K1、K4、K5）

DC - 2 A 連續電流

2 x繼電器觸點，無電位（K6、K7）

DC - 2 A 連續電流

4 個快捷鍵：?jiǎn)?dòng)、停止、重置和測試

配置類型，外殼：面板安裝外殼，鋁制正面，帶印刷薄膜

指示燈

12 LED：1 x 發動機運行顯示

9 x 警報/狀態

2 x 繼電器狀態 K1、K2

接口

串行：1 x TTY（光耦合器）遙控器

工作溫度：-10°C…+55°C

儲存溫度：-30°C…+85°C

防護等級：IP 20

IP 54 前端，帶前蓋

尺寸，寬 x 高 x 深：144 x 144 x 53 毫米

面板開孔：138 x 138 毫米

重量：約 0.5公斤
