視頻信號可以傳輸到顯示器、電視機、視頻數據記錄器和其他視頻處理系統(tǒng)。該裝置通過 CAN 總線或 RS-485 操作，在連接的彩色顯示器的可視化頁面上帶有單獨的視頻控制元件。

• 帶有基板的緊湊型電子單元，用于在控制臺、控制面板或控制柜中進行表面安裝
• 電源 18 … 32VDC
• 16 個帶 RJ45 插座的視頻信號輸入，用于連接帶 CAT5 電纜的攝像機 視頻信號傳輸、攝像機控制數據通信和電源（通過攝像機信號轉換器AHD-VSC C連接）
• 16 個視頻信號輸出，帶 BNC 插頭連接器（1Vpp，75Ohm），用于將所選輸入通道的視頻信號傳輸到連接的顯示器或監(jiān)視器
• 2 個 CAN 總線接口，用于數據通信視頻控制面板 AHD-VCP 和用于攝像機控制的連接顯示器/PC
• 用于配置的 RS232 接口
• 3 個用于可配置控制功能的串行輸入

視頻輸入：RJ45（8x 或 16x）（取決于 AHD-VDCU 類型）

視頻輸出：1.0 Vpp 75Ω, BNC（取決于 AHD-VDCU 類型）

電源：18 … 32 V DC

功耗：max.300mA 不帶攝像頭

（另外約max. 400 mA/攝像頭）

接口：2 x CAN 總線（通信）

1 個 RS232

1 x RS 485（可選）

3 x 串行輸入（光耦合器）

工作溫度：-25°C … +70°C

儲存溫度：-30°C … +85°C

尺寸：寬 x 高 x 深 330mm x 160mm x 32mm

重量：約 1.30 公斤

安裝：表面安裝，安裝在安裝板上

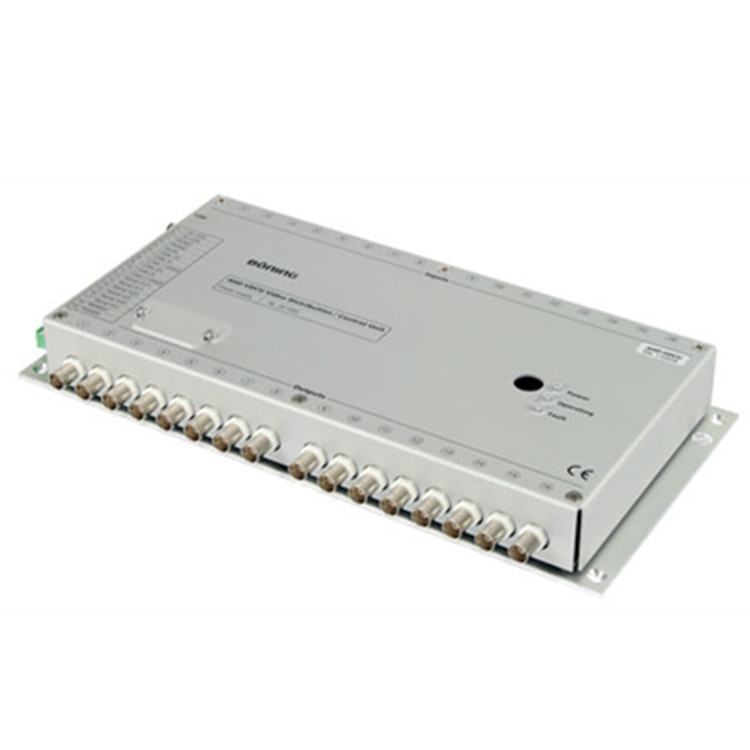

視頻分配控制單元，用于分配和控制從視頻系統(tǒng)（攝像機）接收的視頻信號。
