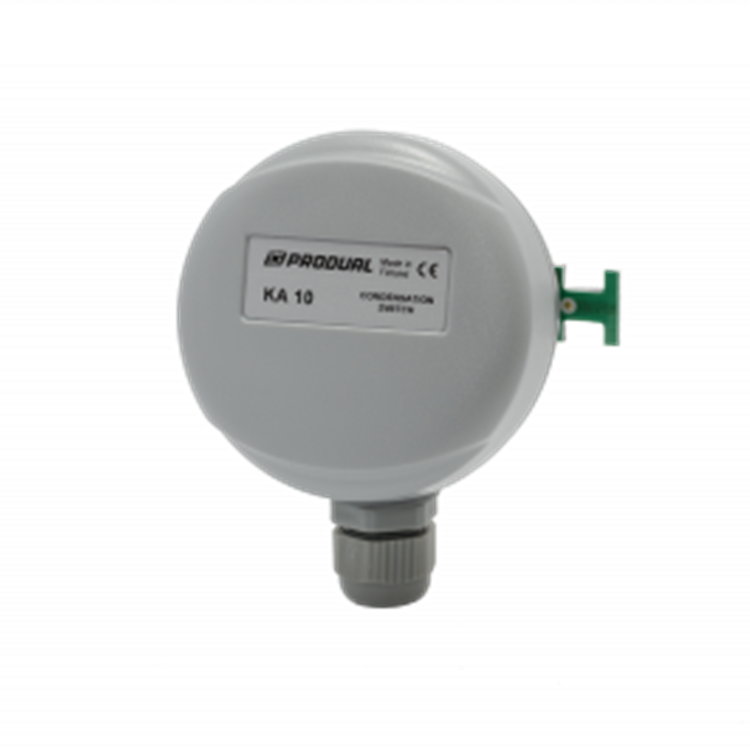

冷凝開關KA 10設計用于檢測冷卻系統中的水冷凝。使用冷凝開關，當水開始在管道上冷凝時，可以控制冷卻水的供應。冷凝信息由 0…10 Vdc 信號和繼電器輸出提供。繼電器工作點可通過微調器進行調整。繼電器通電時，電路板上的指示燈亮。這有助于設置繼電器操作點。冷凝傳感器元件基于可提供快速響應時間的鋁制電路板，接觸面配有導熱膠帶。這確保了管道和傳感器之間的良好熱傳遞。該膠帶還可以實現清潔和快速安裝。KA 10-EXT 型號有一個外部冷凝傳感器，元件電纜長度為 2 m。外部傳感器須安裝在管道的側面或下方。在多塵環境中，建議將傳感器安裝在管道下方。

電源：24 Vac/dc (22…28 V)

輸出

• 冷凝信息： 0…10 Vdc
• 繼電器輸出： 24 Vac/dc, 1 A

管徑：10...100 mm

外殼：IP 54，電纜入口向下

進線：M16

環境溫度：0...50 °C

安裝（KA 10）：管道側面有兩個電纜扎帶

安裝 (KA 10-EXT)

• 傳感器：側面或管道下方有兩個電纜扎帶
• 外殼：墻上有螺絲

傳感器電纜長度(KA 10-EXT)：2 m
