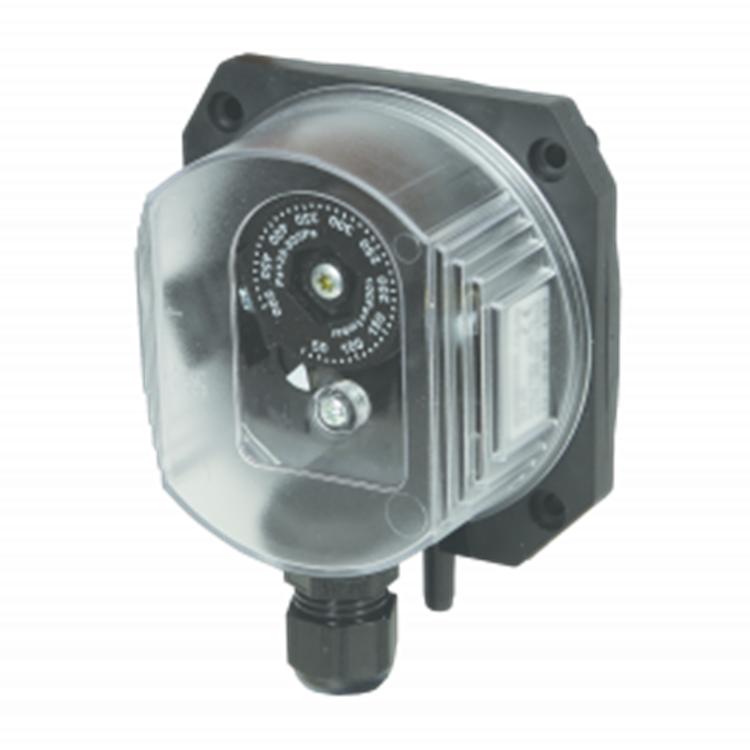

CPS系列差壓開關用于監測空氣處理系統的過壓和欠壓以及壓差，以檢測空氣和其他非易燃?xì)怏w。典型應用是監測通風系統中的風扇和過濾器。使用手輪設置切換點。由于防護等級為 IP 54，CPS系列也可用于多塵和潮濕的環境。使用 Ø 6/4 mm 塑料管連接檢測到的過程。

常用指令：

- 只有經過培訓的人員才能進行安裝。

- 建議垂直安裝膜片。水平安裝對開關點的影響，當外殼朝上時，開關點相差+13 Pa，外殼朝下時，差–13 Pa。

- 在惡劣的環境中，開放的過程連接須受到過濾墊的保護。

- 避免 CPS 受到強烈和劇烈的振動。

- 不允許冷凝水或含有硅的蒸汽進入外殼。

- 在零度以下的溫度下結冰可能會導致故障或故障。

- 建議僅使用兩個螺釘進行安裝，以防止外殼受到應力。

低…高電平的測量范圍/滯后：

• CPS 330：20...330 Pa / 8…20 Pa
• CPS 450：30...500 Pa / 10…25 Pa
• CPS 1100：100…1100 Pa / 20…60 Pa
• CPS 4000：500…4000 Pa / 40…100 Pa

輸出繼電器，無電位，常閉/常開，轉換接點：

• 24...250 伏交流電
• 0,05 …5A, cos φ=1
• 0,05 …1A, cos φ=0,6

開關次數：>100萬次，負載<230V，<2A

精度：設定值+/- 15%；通過升壓，通過垂直膜片

環境溫度：-15...+80 °C

max靜態/超壓：5 kPa

外殼：IP54
