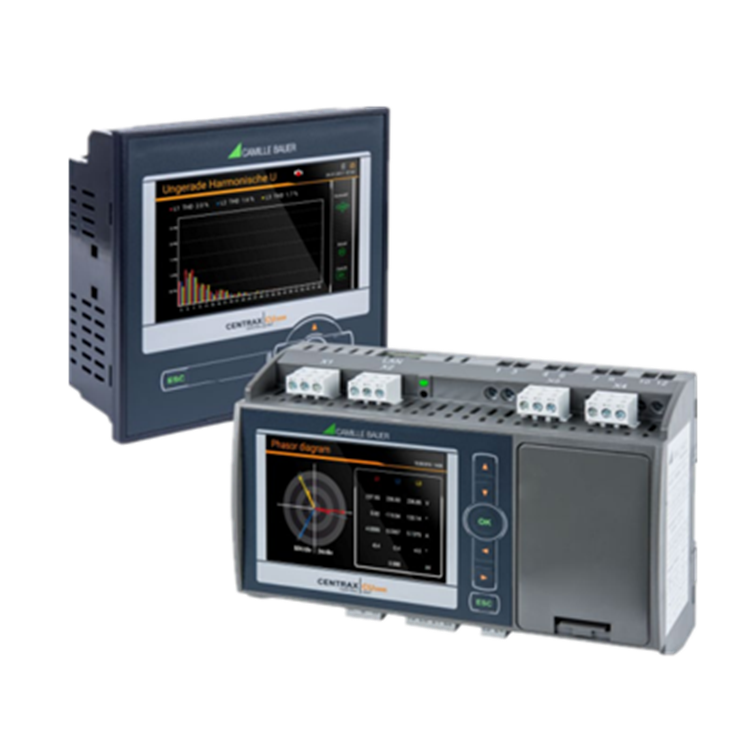

CENTRAX CU3000 / CU5000 將適用于大電流應用的高精度儀器的功能與可自由編程的 PLC 的可能性結合在一個外殼中。這使得對單獨控制、控制系統、遠程顯示器或附加數據采集器的需求變得多余。儀器的測量部分確定了1500多項狀態、能耗和電能質量的項目?？刂茟贸绦蚧?CODESYS，現在可以根據應用程序對這些數據進行邏輯處理，將其用于控制??算法或根據情況需要與能源生產或消費者進行交互。

該儀器可以通過可自由選擇的 I/O 和 Modbus 接口與過程環境進行通信。 ADVANCED 和 PROFESSIONAL 版本提供了額外的導入可能性

其他現場儀器的測量數據通過 Modbus 接口進入控制應用程序以進行進一步處理。設備上的銘牌提供了有關當前版本的更多詳細信息。

因此，CENTRAX CU3000 / CU5000 可用于能源管理、能源消耗控制和優化、公用事業監控和其他一般自動化和控制任務領域的自給自足解決方案。任何時候都可以連接到更高級別的系統。

SAFE概念可保護設備免受未經授權的訪問、通信竊聽或數據操縱。實施的機制包括基于角色的訪問控制 (RBAC)、通過 HTTPS 進行的加密數據傳輸、在具有 Syslog 協議支持的審核日志中記錄所有活動、用于限制具有訪問授權的計算機的客戶端白名單以及用于更新的數字簽名固件文件。

• CENTRAX CU3000 將適用于大電流應用的高精度儀器的功能與可自由編程的 Soft-PLC 的可能性結合在一個外殼中。
• PLC 功能
• 網絡狀態
• 能量流分析
• 電能質量
• IEC61850-接口

數字輸入：該器件提供標準的無源數字輸入。此外，根據設備版本，可能有 4 通道無源或有源數字輸入模塊可用。

無源輸入：需要 12 / 24 VDC 的外部電源

有源輸入（無需外部電源）：（符合 EN62053-31，B 類）

開路電壓 ≤ 15 V

短路電流 < 15 mA

RON=800Ω 時的電流 ≥ 2 mA

數字輸出：該設備有兩個標準數字輸出，需要外部 12 / 24 VDC 電源。

模擬輸出：模擬輸出僅適用于具有相應 I/O 擴展的設備。模擬輸出可以遠程控制。

故障電流檢測：每個故障電流模塊提供兩個通道，用于監測接地交流電流系統中的差動電流或故障電流。

每個通道提供兩個測量范圍：

1. a) 測量范圍 1A

• 應用：直接測量故障或接地線電流
• 測量變壓器：電流互感器 1/1 bis 1000/1A；0.2 至 1.5VA；

  儀器安全系數 FS5

1. b) 測量范圍 2mA

• 應用：剩余電流監測 (RCM)
• 測量變壓器：剩余電流互感器 500/1 至 1000/1A

額定負載 100 Ω / 0.025 VA，max.200 Ω / 0.06 VA
