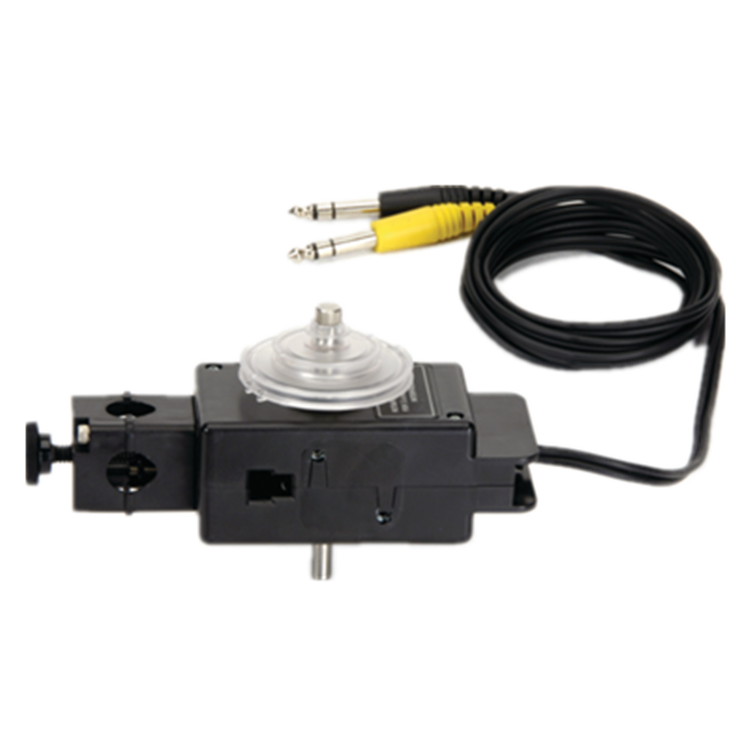

ScienceWorkshop CI-6538 旋轉運動傳感器是一種多功能的位置和運動測量設備。它以 0.09°的分辨率測量角度，并檢測運動方向。外殼外部的標記表明哪個是默認的正方向。傳感器內部的光學碼盤每轉4000格（360°），速度為每秒max.30轉。

該傳感器帶有一個可拆卸的三級滑輪（直徑為 10 毫米 (mm)、29 毫米和 48 毫米），以及一個適合大直徑臺階的橡膠“O”形圈。三段式皮帶輪可以連接到軸的任一端，并且可以大直徑向下或大直徑向上放置在軸上。皮帶輪內側的凸耳與軸外側的凹口相匹配。滑輪在前兩大臺階的外邊緣有一個凹口和一個小孔，用于連接繩子。指旋螺釘六角扳手工具可用于從傳感器末端卸下桿夾，以便將其安裝在右側或左側。

電線從外殼中伸出的傳感器末端有一個平臺，用于安裝帶表夾（不包括在內）的滑輪。穿過傳感器的 T 形槽用于插入可選的線性運動附件架 (CI-6888)。齒條上的輪齒與傳感器內部光碼輪上的輪齒嚙合。

• 使用齒條或滑輪測量角度和角速度或測量距離和線速度。
• 該傳感器也是雙向的，指示運動方向。
