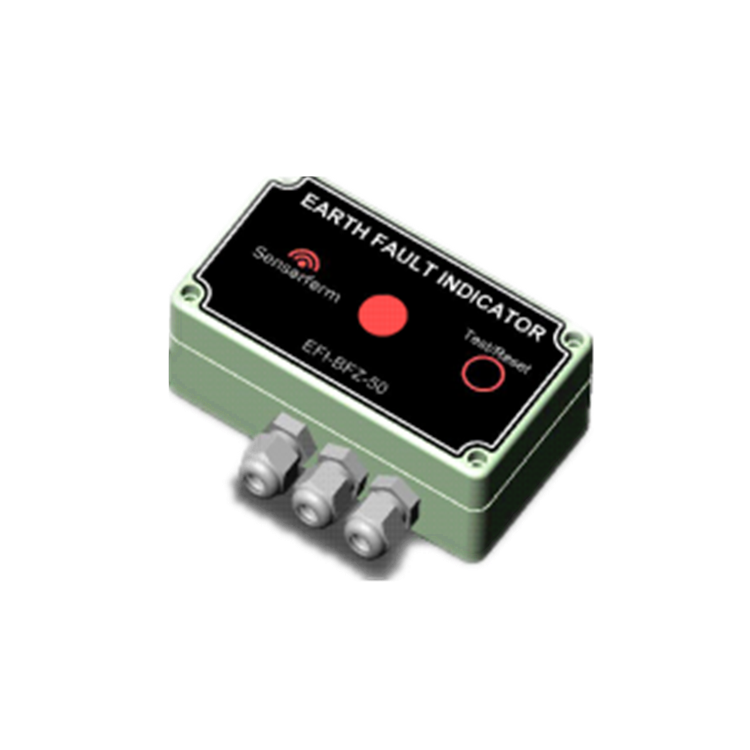

EFI-BFZ-50是接地故障指示器系列產品之一，旨在幫助在單側饋電或開環主系統中的中壓網絡 (1-38kV) 上快速定位和隔離故障。當檢測到三相電纜中大于 50A 的不對稱電流時，通過機械標志指示器指示接地故障。電流傳感器固定在被監測電纜系統的三相周圍，它將檢測由于接地故障引起的電流不平衡。接地故障跳閘由裝置上的機械標志指示器和第二個基于 LED 的遠程指示器（可選）指示。還提供了一個輔助繼電器觸點作為可選附件，用于向其他系統發出警報信號。在開環網絡中，從饋電點到故障位置的故障電流路徑由觸發的 EFI 標記。有缺陷的導體段位于已觸發的末尾一個 EFI 和仍處于非活動狀態的頭一個 EFI 之間。

• 由 3.6V ½ AA 鋰電池供電
• 機械標志指示器
• 在用戶可選擇的 4 小時或 8 小時周期內自動重置故障狀態
• 通過前面板上的測試/復位按鈕或遠程復位輸入（可選）手動復位
• CT100 電流傳感器（標準）
• CT150 電流傳感器（可選）
• CT300 電流傳感器（可選）
• LED 遠程指示燈（可選）
• 用于遠程報警生成的輔助繼電器觸點（可選）
• 適合戶外使用的堅固設計

• 電源：3.6V 鋰電池 ½ AA 1200mAH
• 網絡電壓范圍：1-38kV
• 跳閘電流：50A±10%
• 主要指示：機械標志（紅色）
• min故障持續時間：2.5 個周期
• 手動復位：前面板按鈕或遠程復位輸入（可選）
• 自動定時器重置周期：4 小時或 8 小時可選
• 手動自檢：前面板上的按鈕
• 工作溫度 范圍：-20℃ 至 +70℃
• 工作濕度范圍：0-100% RH
• 尺寸：115mm 65mm x 40mm
• 防護等級：IP65
• 質量：250g
• 電流傳感器直徑：

-標準 CT100：100mm

-可選 CT150：150mm

-可選 CT300：300mm

遠程指示器（可選）

• 指示方式：LED 閃爍@1 Hz
• 閃爍持續時間：>1000 小時連續
• 尺寸：M12 六角螺栓 50mm 長
• 定時器自動復位：同上

輔助繼電器（可選）

• 類型：鎖存，復位時常開
• 額定值：220VDC、250VAC、2A
• 引線類型：2 芯，0.5mm² 雙絕緣
• 保修期：2年
