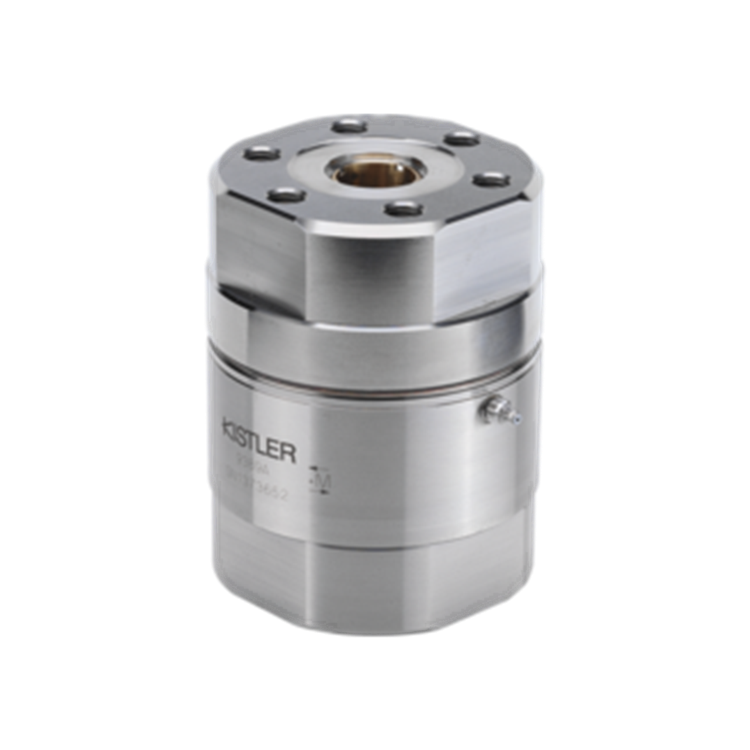

反作用扭矩傳感器集成在預緊絲杠和螺母之間的高預緊力下。當扭矩作用在傳感器上時，產生的剪切應力會傳遞到晶體。與力成正比的電荷信號由電極拾取并通過屏蔽電纜饋送到電荷放大器。電荷信號由電荷放大器轉換為可記錄和評估的成比例的輸出電壓。反作用扭矩傳感器頂部和底部的法蘭允許簡單直接地安裝在軸或適配器法蘭上。這允許非常低的、節省空間的安裝?；蛘撸梢允褂冒惭b法蘭（可選配件）或使用定制適配器進行安裝。兩側定心裝置可實現同軸安裝?？自试S其他應用，例如用于軸套。隨附的附件提供了一個旋入式連接器蓋套圈，以保護側面的電纜連接。奇石樂反作用扭矩傳感器即使在兩個旋轉方向上作用在傳感器軸上的輕微扭矩也能可靠地檢測到。

兩個校準的測量范圍：100 %、10 %

非常緊湊，可隨時安裝反作用扭矩傳感器

通過雙法蘭中的安裝螺紋靈活適配

用于同軸安裝和扭矩引入的定心座

軸通道的孔

可用作扭矩校準傳感器
