MOSAIC 是一種模塊化安全控制器。它包括一個主單元 (M1)，可以使用 MSD 圖形界面進行配置，以及多個通過專有 MSC 總線連接到 M1 的擴展單元。M1 也可用作獨立設備。它有 8 個安全輸入和 2 個獨立的可編程雙通道輸出。

配置max：128 個輸入、16 個 OSSD 對、16 個反饋重啟 e/o 互鎖輸入和 32 個狀態輸出。

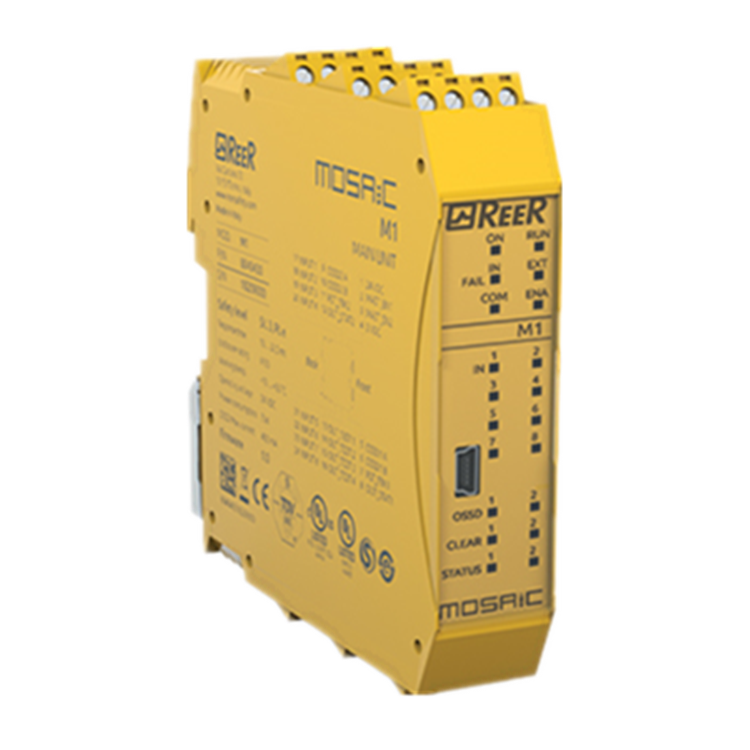

M1 標準主機

主單元，也可用作獨立設備，能夠控制任何其他擴展單元

• 8個數字輸入
• 2 個用于啟動/重啟互鎖和外部設備監控 (EDM) 的輸入
• 2 對 OSSD (PNP 400 mA)
• 2 個狀態輸出 (PNP 100 mA)
• 4 個測試輸出

與以下擴展模塊不兼容：MA4、MI8O4、MO4L

M1S 增強型主控單元

主單元，也可用作獨立設備，能夠控制任何其他擴展單元

• 8個數字輸入
• 4 個用于啟動/重啟互鎖和外部設備監控 (EDM) 的輸入
• 4 個單 OSSD 或 2 對 (PNP 400 mA)
• 4 個狀態輸出 (PNP 100 mA)
• 4 個測試輸出

兼容所有擴展模塊
