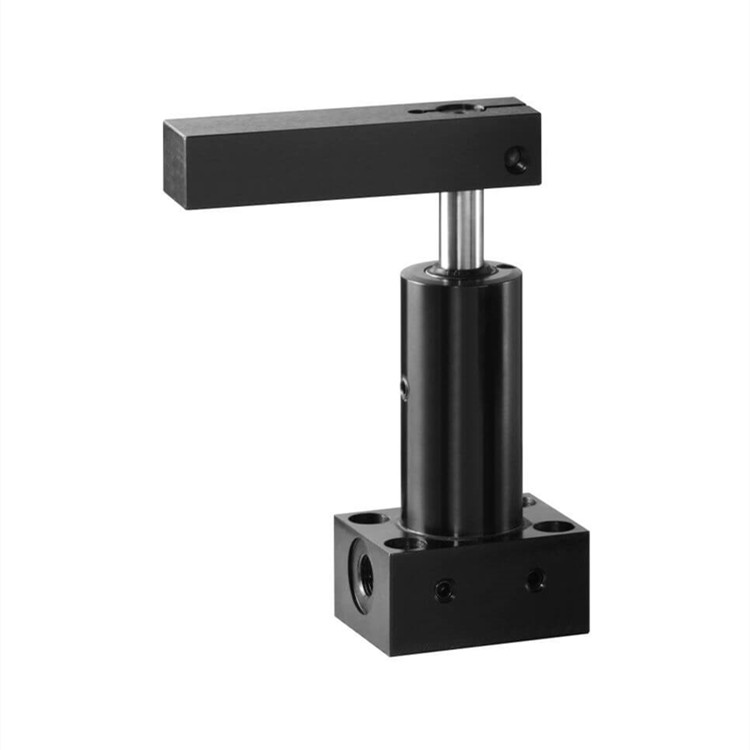

雙作用擺動式夾緊氣缸，緊湊型設計，管螺紋連接法蘭腳。該液壓擺動卡箍是一種拉動式油缸，其總行程的一部分用于旋轉活塞?？商峁┫蛴一蛳蜃笮D(zhuǎn)以及無旋轉的擺動卡箍。標準旋轉角度為 90°、60°、45° 和 0°（誤差 +/- 2°）?？筛鶕?jù)要求隨時提供特殊的旋轉角度。

緊湊型設計

管螺紋連接，底部法蘭

Max工作壓力 250 巴

夾緊臂 M315

產地：德國

活塞：15 mm

桿：10 mm

旋轉角度：0,90 ± 2°；60 ± 2°；45 ± 2°

Min工作壓力：30 bar

Max工作壓力：250 bar

Max拉力：2,45 kN

旋轉行程：11 mm

夾緊行程：6 mm

總行程：17 mm

有效夾緊活塞面積：0.98 cm²

非夾緊時有效活塞面積：1.77 cm²

每個沖程所需機油量 夾緊：1.37 cm³

非夾緊時每個沖程的機油需求量：3 cm³

夾緊時允許流量：6 cm³/s

開鎖允許流量：6 cm³/s

工具制造、設備制造、機械制造、鑄造技術和汽車工業
