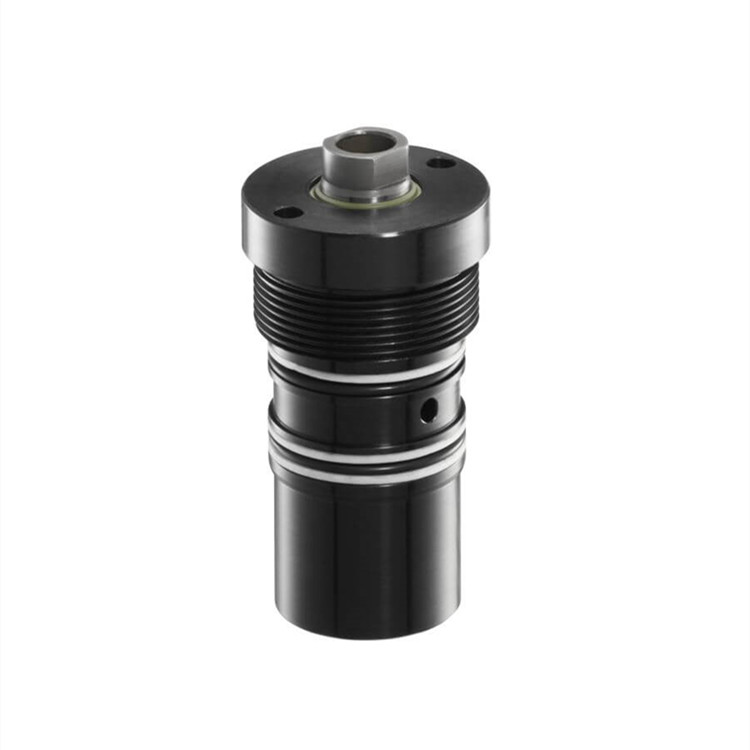

擰入式氣缸主要用于多夾具，可將各個元件緊密地排列在一起，同時雙作用設計可實現準確的循環時間。下進油口的位置可在接頭深度以外的區域自由選擇。上進油口的插入倒角和內孔須仔細磨圓，以防止在安裝過程中損壞密封件。定位孔的底部在活塞縮回時起止動作用，因此須遵守尺寸 h。尺寸 x 適用于 500 bar 的工作壓力和 500 N/mm² 的材料斷裂強度。

筒式設計的圓柱形外殼

通過油管供油

5 種型號

Max工作壓力 500 巴

行程 16 至 40 毫米

夾緊力Max 62 千牛

活塞由表面硬化鋼/拋光外殼制成

產地：德國

技術規格

夾緊力范圍：高達 160 kN

標準行程：15 至 50 毫米

安裝位置：旋入式固定

活塞速度V_max：0.5 m/s

Max工作壓力：500 巴

工作溫度：標準：-10 至 +60 ℃

氟橡膠：根據要求

活塞橫向力：應避免，在任何情況下均不得大于氣缸力的 5 %

介質：符合 DIN 51524 標準的礦物油

殼體：材料 C45k 拋光，活塞孔滾壓或珩磨

活塞：一體式材料，表面硬化鋼，活塞桿密封為串聯式設計

尺寸公差：符合 DIN 7168m 標準

活塞直徑 D：16 mm

活塞桿直徑 d：10 mm

沖程：16 mm

夾緊力 100 bar 前進行程：2.0 kN

夾緊力 100 bar 回程：1.2 kN

夾緊力 500 bar 前進行程：10 kN

夾緊力 500 bar 回程：6.1 kN

e：30 mm

G：M26×1.5

h：48 mm

K：31 mm

k1：21 mm

k：22 mm

L：65 mm

L1：59 mm

m：19 mm

n：8.5 mm

o：M6×12 mm

r min：8 mm

u/v：2.5/25 mm

sw：8 mm

擰緊扭矩：50 Nm

工具制造、設備制造、機械制造、鑄造技術、汽車工業、用于多夾具
