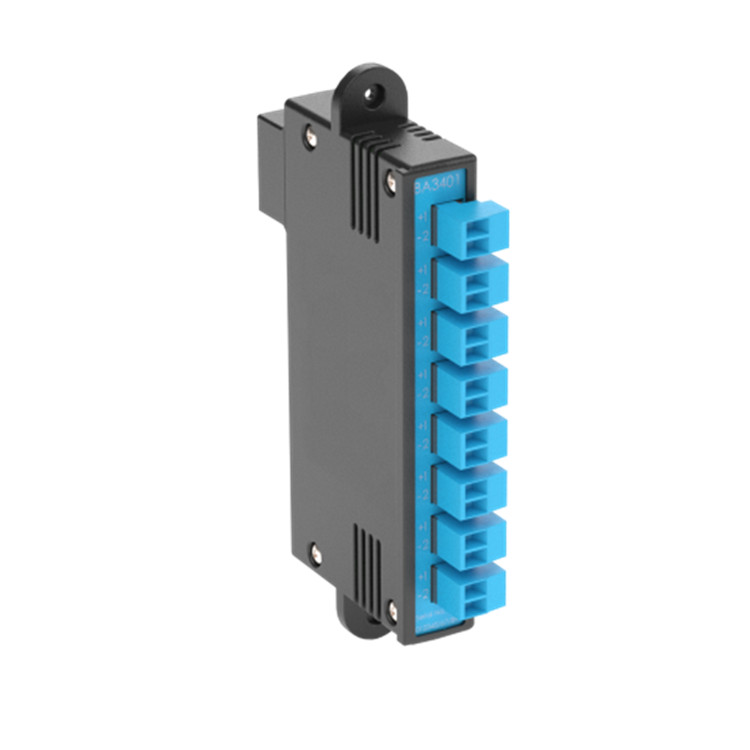

BA3401 Pageant 數字輸入模塊有 8 個觸點輸入通道，每個通道都被認證為獨立的本安電路。該模塊適用于帶集電極開路輸出的隔離機械開關或隔離傳感器。對于兩線制 NAMUR 接近探測器輸入，應使用 BA3402 Pageant 插入式模塊。該輸入模塊可將限位開關、報警觸點或按鈕等多達八個觸點信號輕松連接到 Pageant 操作員顯示器上，并在該顯示器上顯示和用作 PLC 輸入。如果需求發生變化，可以在現場將 BA3401 模塊安裝到已經安裝和調試好的操作面板上。

八個觸點或集電極開路輸入

每個輸入都是獨立的本安電路

防爆本安認證

通過認證的模塊可插入 Pageant BA3101 防爆本安型操作員顯示器

產地：英國

供電：通過 CPU 模塊從盛會操作面板供電

模塊消耗：可用功率的 4 %

開關閾值閉合：< 25 kΩ

開關閾值打開：> 35 kΩ

感應電壓：3.3 V

感應電流：33 µA

輸入頻率：Max 10 Hz 輸入由 BA3101 操作面板每秒輪詢 10 次。

正交輸入：將通道 7 和 8 合并為一個正交輸入，每個輸入 A + B 周期產生 4 個遞增或遞減內部計數器脈沖。

輸入頻率：Max 1kHz

內部計數器：每秒由 BA3101 操作面板輪詢 10 次

代碼：Ex ia IIC T4 Ga；Ex ia IIIC T135 ℃ Da；-40 ℃ ≤ Ta ≤ +65 ℃

工作溫度：-40 至 +65 ℃

存儲溫度：-40 至 +85 ℃

外殼：IP 20

材料：Noryl UL94V-1 阻燃等級

濕度：40 ℃ 非冷凝條件下達 95 %

電磁兼容性：符合英國和歐洲指令

端子：用于 0.5 至 1.5 mm² 電纜的螺釘夾，每個通道均配有藍色可拆卸端子板。

重量：0.15 kg

帶集電極開路輸出的隔離機械開關或隔離傳感器
