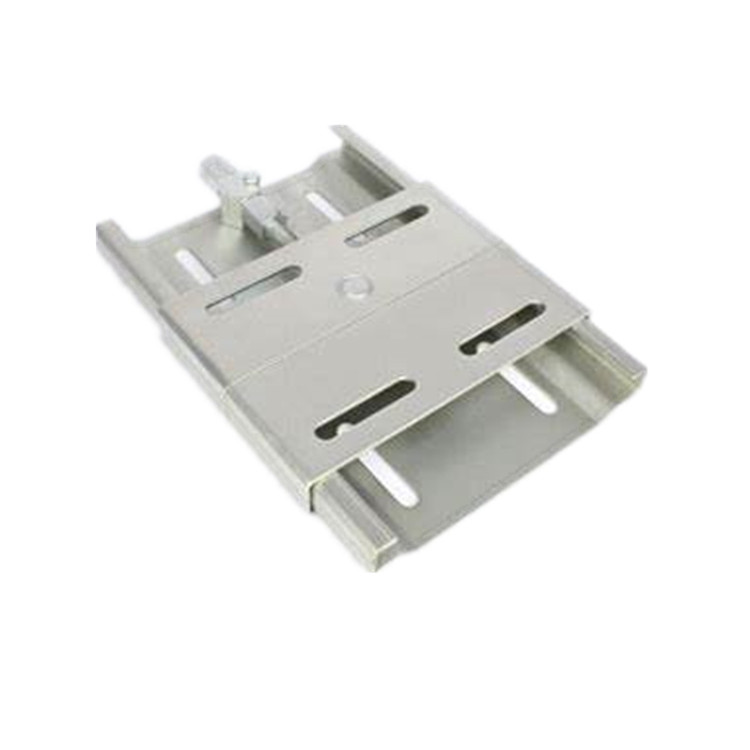

Challenge Rapid Fit 電機支架是將電機固定到機床床身的較快、較經濟的方法。有六種尺寸，由冷軋鋼制造，然后鍍鋅。它們可適用于 63 至 180 尺寸的電機框架，并有四個槽孔用于將底座固定在基礎上。壓制的頂板可在底板上滑動，防止振動和噪音，同時確保皮帶連續對齊。皮帶通過調節一個螺釘張緊。電機用螺栓固定在兩塊頂板上，可容納各種電機。無需松開電機螺栓即可調整中心距。

• 提供五種尺寸，涵蓋 63 至 180 馬達機架
• 由冷軋鋼板制成，非常耐用
• 經過鍍鋅處理，可抵御風雨
• 易于調節，可容納多種電機尺寸，還可調節皮帶張力
• 無需鉆孔

產地：英國

框架尺寸：63 - 112

總長度：270 mm

總寬：195 mm

高度：33 mm

孔中心：min.100 mm

軌道長度：70 mm

軌道邊緣至孔中心：20 mm

底座邊緣至孔中心：25 mm

插槽長度：50 mm

插槽寬度：10.5 mm

插槽間距：43 mm

底座槽間距：98 mm

調節螺栓寬度：19 mm

底板厚度：3 mm

重量：2.8 kg

庫存代碼：731-005
