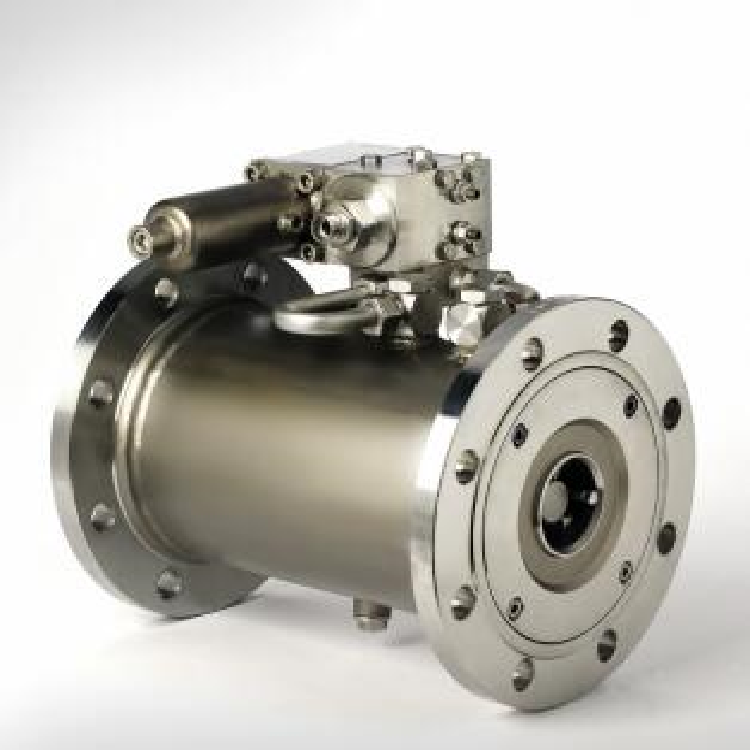

RP 814減壓閥是管狀設計的先導控制控制閥，由一個主閥、一個通過管道與主閥連接的先導閥和一個帶有內置過濾器的限流器組件組成。閥錐裝有金屬密封件。當管道減壓時，主閥通過預加載彈簧保持關閉。要打開閥門，至少需要 2 bar 的壓差 (p1 – p2)。當出口壓力低于設定壓力時，先導閥通過其彈簧保持打開。控制介質可以流向閥門出口。節流器 D1 產生壓降，導致出口壓力幾乎等于主閥中的先導壓力。入口壓力克服出??口壓力和彈簧的關閉力，打開主閥。一旦出口壓力達到設定壓力，先導閥就會限制流量。這會導致先導壓力升高并將主閥活塞推入控制位置，在該位置中打開和關閉力處于平衡狀態。當出口壓力超過設定壓力時，先導閥關閉。先導壓力等于入口壓力。作用在活塞上的力處于平衡狀態，主閥由其彈簧保持關閉。限流器用于優化控制特性。 D2 周圍的旁通管路裝有止回閥，可確?？焖訇P(guān)閉。閥門是內部管道。脈沖線須在現場安裝。

• 鋼制外殼
• 不銹鋼先導閥
• 帶有集成集塵器和節流閥的節流塊。由不銹鋼制成
• 內部管道由不銹鋼制成
• 硬密封

• 連接口徑：100 - 800
• 公稱壓力 PN：16 - 25
• 入口壓力：高達 25 bar
• 出口壓力：1 - 20 bar
• 壓差：min 2 bar
• Kvs-值：60 - 2100 m³/h
• 溫度：130℃
• 介質：液體
