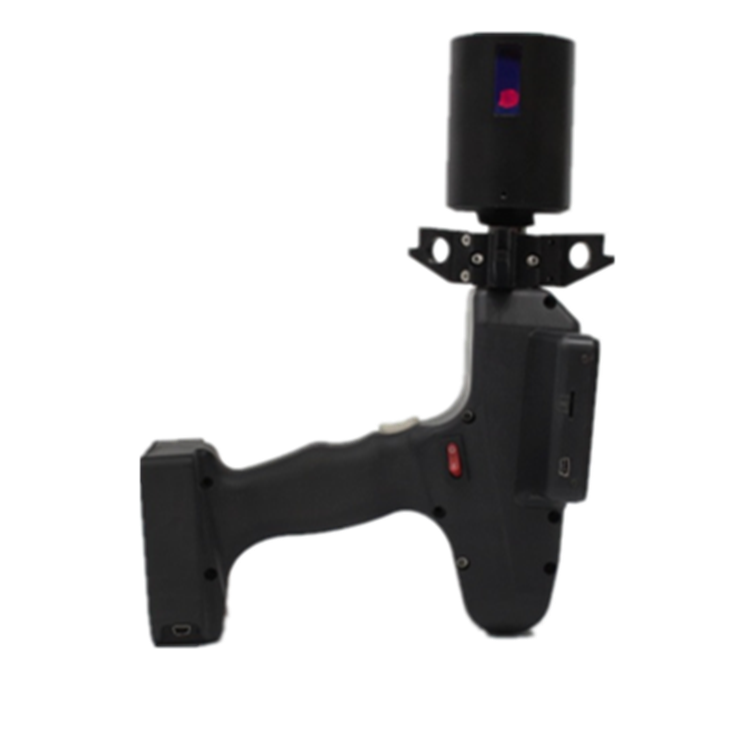

儀表的操作是基于旋轉激光頭對管道內表面進行激光掃描的原理。

為了達到所需的精度，受控直徑范圍分為兩個子范圍，由安裝在旋轉頭中的獨立激光三角測量傳感器控制。該儀表還包含可拆卸支架（兩組），旨在將儀表安裝在不同直徑的管道末端。激光頭的旋轉是由內置電機實現的。測量儀配備有顯示結果的顯示器。

儀表的操作如下：

操作者將儀表頭部插入管道，并將儀表的支架放置在管端。按下測量按鈕后，激光頭開始旋轉，激光傳感器掃描管道內表面，內置控制器接收該表面的極坐標（激光傳感器測量到的與旋轉軸的距離和編碼器測得的相應旋轉角度）?？刂破饔嬎闼璧膮?shù)（min.、max.和平均直徑、圓度），顯示它們并根據指定的公差顯示結果 OK / NOK。測量數據可以累積在儀表內存中，并傳輸?shù)?PC 上的數據庫中。

• 該儀表帶有特殊外殼，可保護設備在運輸過程中免受任何可能的損壞。
• 安裝壓力表前，必須清除管端的污垢。
• 將壓力表安裝在管道上時，不要受到強烈沖擊。
• 有必要定期檢查激光傳感器的窗口和儀表的底座并清除污垢。
