機器的操作是基于旋轉點三角激光傳感器對物品內孔表面的掃描。

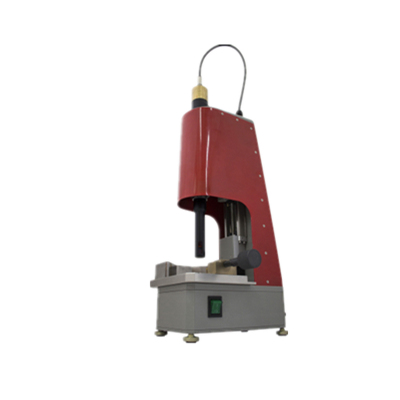

該機器包含一個底座，底座上裝有一個帶有 V 形塊和固定螺釘（用于放置被測彈簧）的工作臺、線性平移機構、控制器。線性平移機構承載安裝有激光傳感器的旋轉模塊。在機器的背面有兩個電源和接口連接器。

機器操作如下：

必須在工作臺上安裝一個板簧，并通過固定螺釘將其固定在 V 形塊中。根據操作員的命令，激光傳感器移動到控制孔中。旋轉激光傳感器掃描板簧的內表面，系統將表面的極坐標（傳感器測量到的旋轉軸的距離和相應的旋轉角度）傳輸?shù)絇C，用于計算所需的幾何參數?？刂粕疃群蜏y量橫截面的數量由軟件定義。

該機器使用 c.w. 660 nm 波長半導體激光器。

輸出功率為max. 1 mW。

根據 IEC/EN 60825-1:2014，該系統屬于 2 級激光安全等級

該機器專為板簧孔的非接觸式掃描和幾何參數測量而設計。
