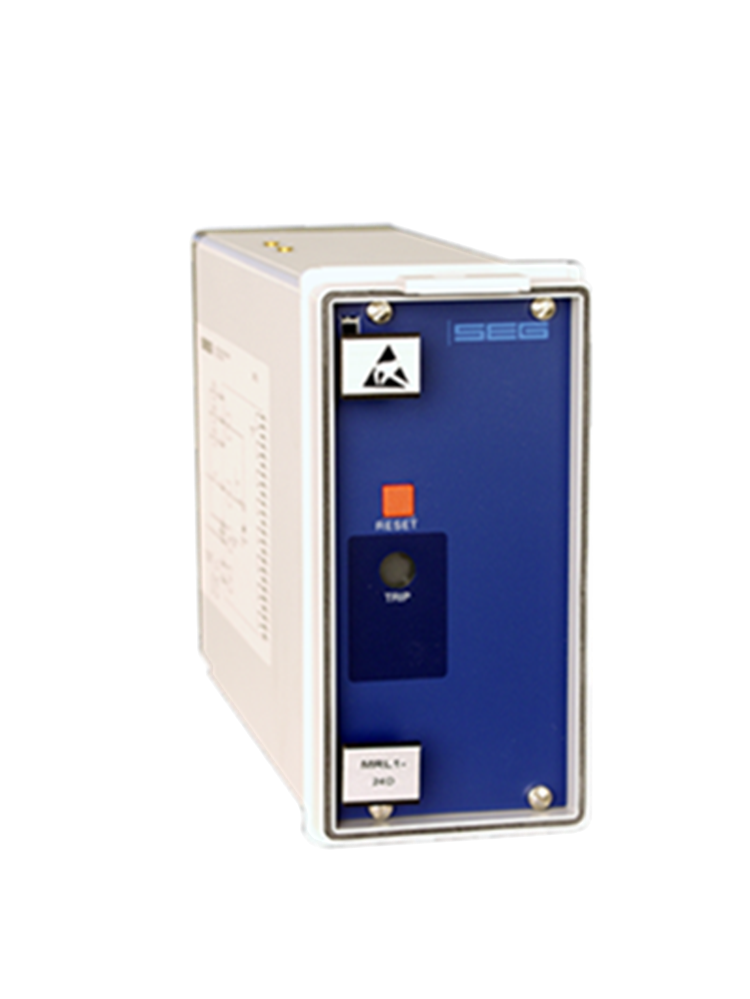

輸入信號（保護繼電器的跳閘觸點）被引導到 MRL1 的端子 A2 - A4。在跳閘的情況下，輸出繼電器切換 8 個轉換觸點。

MRL1 可以在兩種不同的操作模式下操作。

MRL1 具有高負荷（HB 模式）。

故障可能是由長距離線路上的感應電流引起的。 MRL1 具有很高的負擔以防止此類故障。通過連接端子 A7 和 A8，負載可以是

活性。輸入的功耗為 150W。這種高負荷在跳閘事件中由 MRL1 停用。額定電壓下的剩余保持功率為 min.3W*。

低負荷的 MRL1（LB模式）。

這種操作模式用于預計不會對線路產生干擾影響的情況。端子 A7 和 A8 不得橋接。輸入的功耗為 50W。這種低負荷在跳閘事件中由 MRL1 停用。額定電壓下的剩余保持功率為min. 3W。

繼電器吸合后約 40 - 60 ms，輸入電流獨立于負載中斷。該延遲使得在跳閘電路斷開之前串聯連接的其他繼電器的操作成為可能。

*取決于各自的額定電壓

• 19”機架 – 完全可抽出
• 門安裝 - 可抽出和可密封
• 面板安裝 – 完全可抽出
• 故障/故障錄波器
• 直觀的人機界面
• 顯示（主要值）
• 易于設置的軟件 – 智能視圖
• 緊湊的外形

通用鎖定繼電器，例如當保護繼電器的可用跳閘觸點數量很少或超過繼電器觸點的最大開關容量時。
