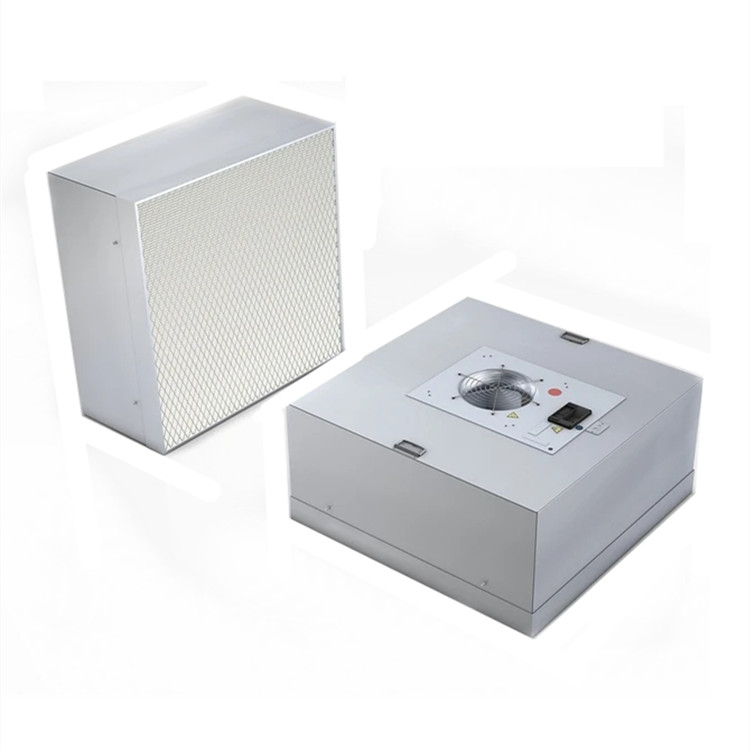

Exyte Technology 的過濾風扇單元 (FFU) 設計用于為單個工作站或整個潔凈室提供潔凈空氣。由于結構簡單，F(xiàn)FU 在功耗、噪音水平和價格方面都有很好的折衷方案。FFU ECO 2 尤其適用于非單向（紊流）氣流潔凈室。根據過濾器覆蓋范圍和過濾器等級的配置，可達到 DIN EN ISO 14644-1 標準規定的 ISO 3.0 至 ISO 8.0 級潔凈室。該設備主要由外殼、高能過濾器單元、帶葉輪的緊湊型風扇單元和帶進氣口的電機組成。集成的擋板優化了過濾器氣流的均勻性。吸音器降低了風扇的噪音水平。

潔凈室等級為 3 至 8 級

符合 ISO 14644-1 標準

聲壓級低

耗電量低

潔凈室等級 D、C、B、A

符合歐盟 GMP 指南

操作簡便

維護工作量小

FFU 外殼

擋板

鎖定螺栓

高能過濾器

過濾器框架

干密封

流體密封

過濾器安裝框架 UFR-55/70-T

過濾器安裝框架 UFR-55/ 60FL

過濾器張緊部件

葉輪

電機

進氣口

空氣格柵

軸承導軌

中間型材

接線盒

吸音器

空氣擴散器

預過濾器

AMC 過濾器

冷卻盤管

吊頂格柵 UFR-55/70-T

吊頂格柵 UFR-55/60-FL

粗顆粒過濾預濾器

用于氣體過濾的 AMC 過濾器

冷卻盤管/加熱盤管

氣溶膠入口連接器、氣溶膠測量連接器

空氣擴散器（穿孔板擴散器，漩渦出口）

產地：德國

柵格尺寸：長：1,200 mm | 寬：1,200 mm

外殼長度：1,132 mm

外殼寬度：1,132 mm

外殼高度：440 mm

重量：45 kg

電壓：200 至 277 V

相數：1 ~

頻率：50 Hz / 60 Hz

額定電流：1.8 A 和 1.3 A 之間

額定容量：Modbus (Alu 3D)： 370W | MW 總線（RadiCal）： 320W | Modbus DCI (RadCial)： 320W | Modbus RTU (RadiCal)： 500W

轉數 Modbus (Alu 3D): 296 - 1304 min-1 | MW Bus (RadiCal)： 296 - 1248 min-1 | Modbus DCI (RadCial)： 125 - 1250 min-1 | Modbus RTU (RadiCal)： 145 - 1450 min-1

工作溫度：0 °C至40 °C

流速：0.45 m/s

空氣流量：2,330 m³/h

壓差：120 Pa

耗電量：195 W

聲功率級：壓力側：65 dB (A)

無塵室聲壓級25 % 占用率：59 dB (A)

無塵室聲壓級滿占用率：65 dB (A)

Modbus (Alu 3D)外部壓差: 275 Pa

MW Bus (RadiCal)外部壓差：265 Pa

Modbus DCI (RadCial)外部壓差：265 Pa

Modbus RTU (RadiCal)外部壓差：370 Pa

適用于單個工作站或整個潔凈室設施
