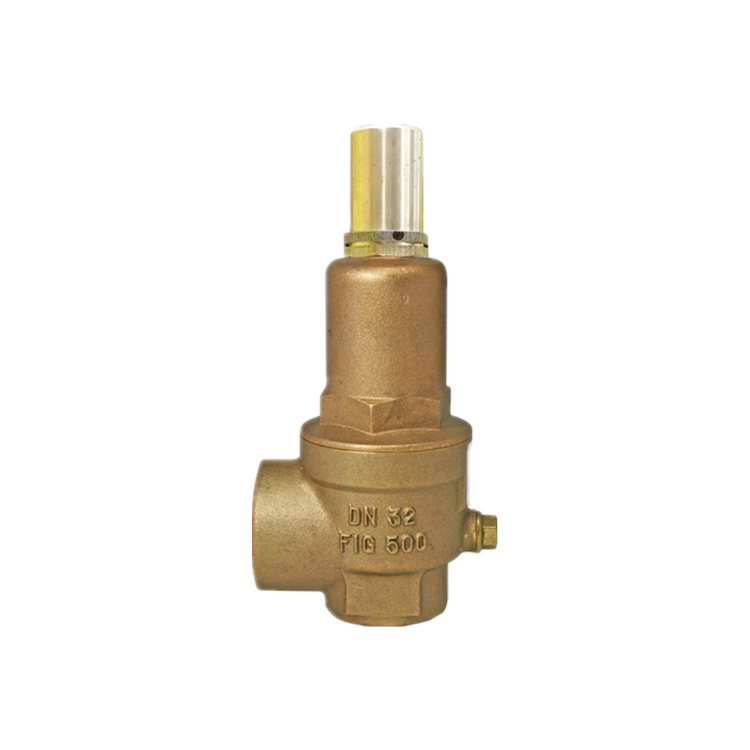

NABIC 500L 主要設計用于排放側需要高密封性的場合，具有密封彈簧蓋以防止背壓通過閥門頂部泄漏的可能性。升程與流量成正比。 所有接液部件均由抗脫鋅材料制成。 根據 BS EN ISO 4126 -1 進行設計和測試。

媒介：熱水、蒸汽、壓縮空氣、易燃液體和惰性氣體、CO2(至20℃)、乙二醇、飲用水。

管道的連接:螺紋連接的內螺紋進口和出口連接。出口連接比進口連接大一個尺寸。螺紋連接是Rp平行于BS EN 10226-1。NPT連接可根據要求提供。

產品測試:在離開工廠之前，所有閥門都經過外殼和閥座測試(以確認設定壓力)，所有閥門都預先配置了防篡改密封。壓力測試證書和合格證書可根據要求提供。

• 尺寸范圍：DN15 - DN65
• 具有高度密封性的彈性 PTFE 閥座設計
• 排放側壓力密封
• 適用于液體和惰性氣體
• 提供 Viton 座椅設計
• 壓力設置鎖定和密封
• 排水塞安裝在 DN32 及以上
• WRAS 批準

放電能力

安全閥的排量須等于或大于它所保護的鍋爐或系統的輸出量。

為確保使用正確的尺寸確定方法，鍋爐或系統的設計應參考相關的 BS 規范。Fig 500L 容量如下圖所示，以幫助選擇。
