產品介紹

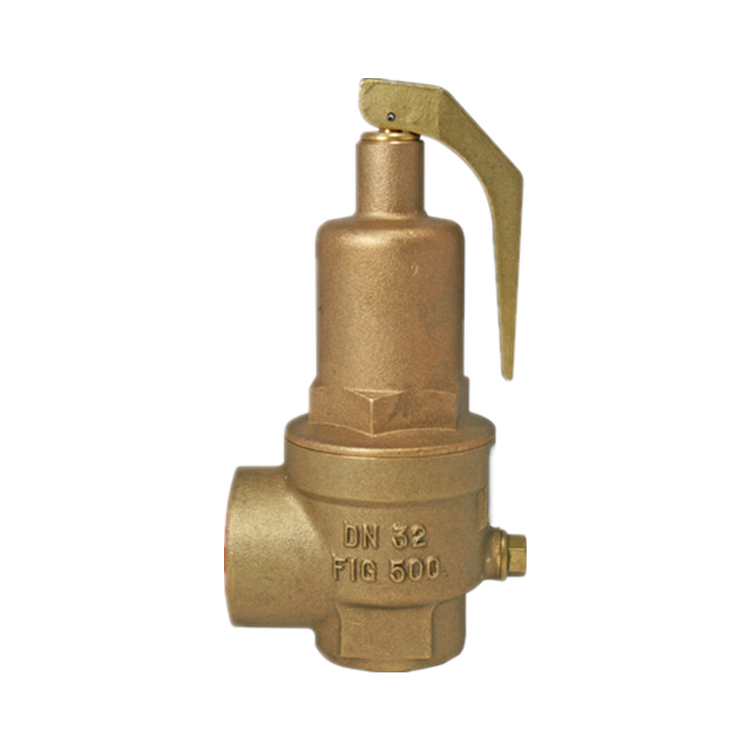

NABIC Fig 500 主要設計用于需要高容量、緊急蒸汽釋放能力的不通風熱水加熱系統。所有接液部件均由抗脫鋅材料制成。根據 BS EN ISO 4126 -1 進行設計和測試。
媒介：熱水、蒸汽、壓縮空氣和惰性氣體、CO2(至20°C)、乙二醇、飲用水。
管道的連接：螺紋連接的內螺紋進口和出口連接。出口連接比進口連接大一個尺寸。螺紋連接是' Rp '平行于BS EN 10226-1。NPT連接可根據要求提供。
產品測試：在離開工廠之前，所有閥門都經過外殼和閥座測試(以確認設定壓力)，所有閥門都預先配置了防篡改密封。壓力測試證書和合格證書可根據要求提供。
性能特點
- 尺寸范圍：DN15 - DN65
- 具有高度密封性的彈性 PTFE 閥座設計
- 易于檢查和清潔
- 高放電容量
- 隔膜保護部件
- 提供 Viton 座椅設計
- 提供掛鎖（符合 M&E3）
- 壓力設置鎖定和密封
- 排水塞安裝在 DN32 及以上
選型指南
放電能力
安全閥的排量須等于或大于它所保護的鍋爐或系統的輸出量。
為確保使用正確的尺寸確定方法，鍋爐或系統的設計應參考相關的 BS 規(guī)范。下表列出了 Fig 500 容量以幫助選擇。
產品結構與細節(jié)
可選功能與配件
可提供Viton座椅設計
可提供掛鎖(符合M&E3標準)
壓力設定鎖定并密封
安裝在DN32或以上的排放塞允許安裝壓力表
技術參數
產品尺寸
