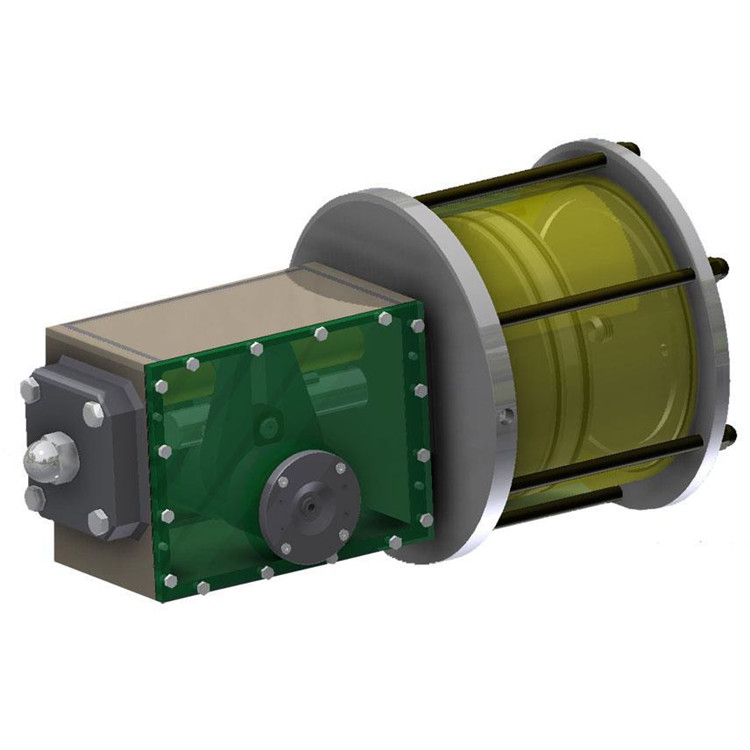

Servovalve Scotch Yoke 執行器的輸出扭矩為 5.000 Nm，可提供傾斜式（RKP）或對稱式（RTP）軛，以更好地適應閥門的扭矩要求，大限度地減少氣缸和彈簧的尺寸和成本。兩款產品均采用重型設計，中央外殼和其他外部部件均為碳鋼，避免使用鋁或鑄鐵。中央外殼配有橫向導桿，即使在核心的控制閥應用中，也能確保平穩、準確的移動。設計緊湊，以減小整體尺寸和重量。

采用對稱的軛形結構

全封閉式IP 66結構,對所有內部和運動部件提供完整的保護

碳鋼結構,不使用鋁材

內部鍍鉻碳鋼氣缸,以盡量減少活塞運動摩擦和防止腐蝕現象

內部軸為鍍鉻合金鋼,襯套為聚四氟乙烯,以減少摩擦

模塊化結構

標準工作溫度范圍，可根據要求提供低溫(-60°C )或高溫(200°C)

可根據要求提供緊急手動超控功能

可用認證: 2014/68/EU ( PED)- 94/9/CE ( ATEX)- SIL3- CUTR

推桿類型

 - R 旋轉執行器

軛型

 - K 或 W 或 C 斜面

 - G 或 T 或 J 或 S 對稱型

中型

 - P 空氣或氣體

 - O 油或其他液體

單作用

 - M 彈簧

 (雙作用時缺失）

可選裝置

 - V 手輪

 - R 感應器

 - H 液壓泵

 - A 減震器

 - Z 液壓泵和阻尼器

 - X 特殊執行

外殼類型

油缸公稱尺寸

油缸數量

 - S 單缸

 - B 雙

溫度范圍

 - N -20°/+80°

 - B -40°/+80°

 - A -50°/+60°

 - G -60°/+60°

 - H -20°/+150°

 - S 特殊溫度

彈簧動作

 - FC 關閉

 - FO 打開

 (雙作用時缺失）

耦合

 - B 支架

 - F 法蘭

B

控制電路

 - P 包括

 - N 不包括

R P

功能

 - R 調節

 - O 開-關

彈簧類型

 - 彈簧代碼

 (雙作用或貝勒維爾彈簧缺失）

可選配手動緊急超控手輪和液壓手泵

可根據要求提供不同的噴漆程序

產地：意大利

Min工作壓力：2.5 巴

設計壓力：10.5 巴

角度行程：- 90° +/-4°

環境溫度范圍：- 20 °C 至 + 80 °C

Min環境溫度：-60 °C

供應介質：儀表空氣；氮氣或甜天然氣；標準配置之外還可提供不同的介質供應

噴漆：標準執行

表面保護包括：噴砂 SIS SA 2 ½；1 層環氧底漆；1 層環氧聚酰胺

輸出扭矩范圍：Max 10.000 Nm

化工、石油、天然氣、電力、水處理等行業；驅動機器人、輸送帶等自動化設備?？蓱糜诳刂平煌ㄟ\輸系統中的船舶、飛機等機械裝置。
