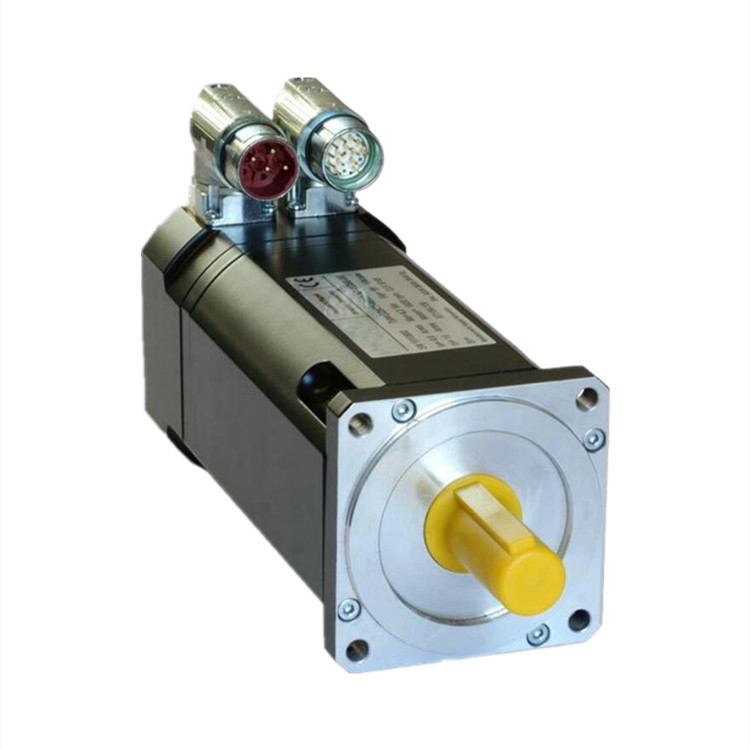

DSM5 -size THREE無刷伺服電機是AC PM同步伺服電機。它們采用新一代磁鐵和結構技術設計，可提供高的性能，低齒槽效應和扭矩波動。它們可以配備旋轉變壓器或增量/編碼器。

框架尺寸 85 毫米

高性能稀土磁鐵

8 極結構實現高扭矩密度

低齒槽和扭矩紋波

正弦波反向電磁場

集成 PTC 熱保護

可旋轉連接器

緊湊型設計

IP 防護等級高

光滑表面

• 1-3 產品

DSM= 永磁同步電機，自冷式

• 4 電機類型
• 5 系列

5 電機尺寸

尺寸三

• 6 電機長度

1 = Mo 1,5 Nm

2 = Mo 2,9 Nm

3 = Mo 4,2 Nm

4 = 5.3 牛米

• 7 電壓

1 = 繞組代碼 1

2 = 繞組代碼 2

• 8 保持制動

0 = 無制動器

1 = 永磁制動器 24VDC±6% Mbr = 9Nm 18W Jbr =0,6kgcm2 m=1,0 kg

• 9 反饋

0 = 無傳感器

3 = 海德漢編碼器 EQI1131 Endat Multi Turn 2.2

4 = 增量式編碼器 2048 PPR + 霍爾

6 = 增量式編碼器 4096 PPR + 霍爾

7 = 編碼器 sin-cos 1 Vpp 2048，帶 CD 通道

9 = 分壓器 2p 7V 10KHz

C = 編碼器 Sangalli Servomotori ME29 Biss-C MT，電池供電

W = 西格編碼器 EKS36 18 位 NO SIL，DSL

Y = Sick 編碼器 EKM36 18 位多圈無 SIL、DSL

Z = Sick 編碼器 SKM36 Hiperface 128i PPT Multi turn

可根據要求在某些類型的編碼器上提供 SIL 選項

• 10 連接類型

1 = 電纜接頭 + 30-40 cm 電纜

7 = M23 90° 6 極電源連接器 / M23 90° 反饋連接器

• 11-12 特殊型號（以下是一些示例，更多詳情請聯系我們的技術支持。）

23 = 軸 19 x 40mm 法蘭 63B5

66 = 軸防護等級 IP65

90 = 熱保護 PT1000

xx = 特殊軸和法蘭（按需提供）

產地：意大利

環境溫度：0°C 至40°C

海拔：max.1000米（海拔高度）

絕緣等級：F（材料F＆H）

外殼：帶密封的保護

IP等級：IP65

電機安裝：B5  -  V5

冷卻：IC0041

典型公差值：± 10％

尺寸：254 x 254 x 8毫米

機器人、自動化設備、器械、航空航天等領域
