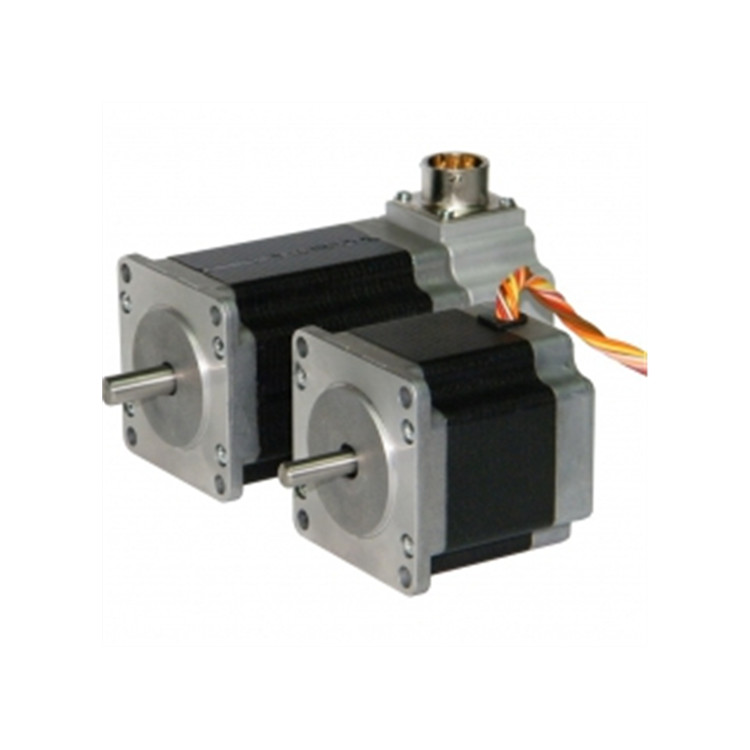

高性能23和34HS系列混合式步進電機符合國際NEMA標準，當與全/半步進驅動器一起使用時，可提供200/400步/轉，但特別適用于各種驅動器的微步進操作。提供用于單相或雙極操作HSX系列以非常緊湊的尺寸提供了良好的扭矩性能。這兩種電機類型都配有標準電纜終端或23HSX和34HSS變體的高質量連接器。整個系列還可提供后軸延長件，用于直接安裝編碼器或制動器。

• 高能，提高性能
• 引線或連接器的選擇
• 選擇單軸或雙軸
• 可選編碼器或駐車制動器
• 可供選擇的行星齒輪頭可在減速時提高扭矩和分辨率
• 8個連接提供單極或雙極操作的選擇
• 可用于特殊訂單的非標準定制執行
• 廣泛的配套驅動器和控制模塊使完整的系統能夠以“驗證”技術為基礎，以經濟的方式構建。

產地：英國

單極操作

電阻/相位：4.6歐姆

電流/相位：1.0 A

電感/相位：4.6 mH

雙極操作

電流/相位串聯：0.7 A

電流/相位并聯：最大1.4A

每相電流：1.4安培

軌道電壓：36 VDC

電機長度M:41 mm

軸直徑D:6.35 mm

引線數量：8

單極保持扭矩：37 Nm

雙極保持扭矩：47 Nm

轉子慣量：0.077 Kgcm²

重量：0.5 kg
