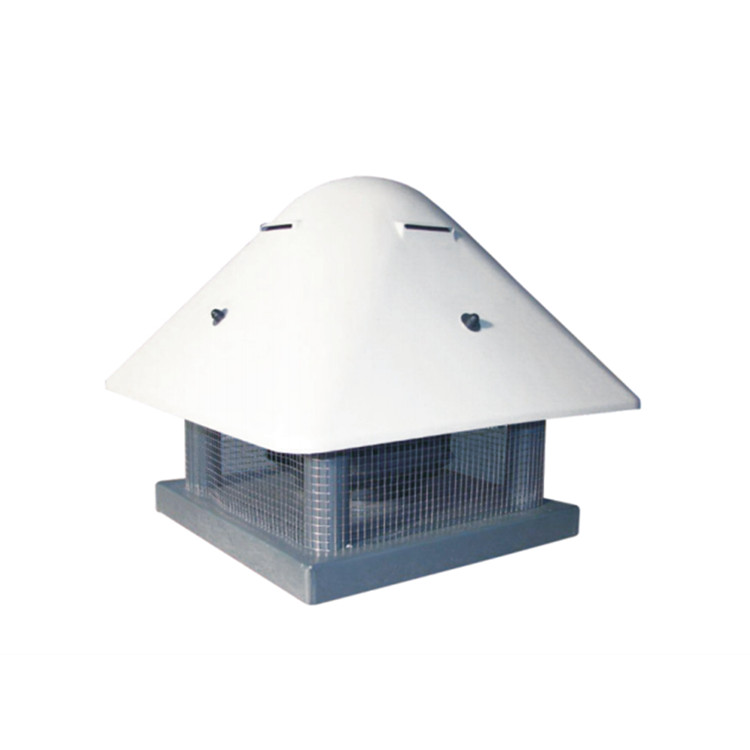

帶有水平出口的耐化學腐蝕屋頂風扇。外殼和安裝板由聚乙烯 (PE) 制成。風扇有一個葉輪，帶有由聚丙烯 (PP) 制成的向后傾斜的葉片。發動機位于泵送介質流之外，并覆蓋有ABS 塑料罩蓋。該設備具有集成的、免維護的迷宮密封系統，因此軸承與泵送介質完全隔離。出口用不銹鋼網固定。風扇配備了由符合 IEC-34 的異步感應電機實現的直接驅動。

標準版：三相單速電機，供電電壓3～230/400V，3～400/690V，50Hz（Δ/Y），無內置繞組溫度傳感器PTC/TK型，其轉速無法調節?？蛇M行速度控制的版本：三相單速電機，電源電壓為 3 ~ 230 / 400V、3 ~ 400 / 690V、50Hz (Δ / Y)，內置 PTC / 繞組溫度傳感器TK型，轉速可通過變頻器在25-50Hz范圍內調節。注意：繞組溫度傳感器類型 PTC/TK 應在訂貨時商定。

傳感器不構成獨立的熱保護。兩端應連接到適當?shù)臒岜Ｗo繼電器，例如 U-EK230E、SET10、STDT16、變頻器。服務開關和熱保護繼電器是可選設備。注意：樓板是支撐結構。通風管道應連接到位于板下方的帶有接頭公差的短管。

• 聚乙烯外殼
• 帶有向后彎曲葉片的葉輪
• 三相單速電機
• 水平排氣
• 可選的兩速型號
• 提供發動機溫度傳感器

GS：服務交換機

U-EK230E：熱保護繼電器

SET10/STDT16：熱保護繼電器

iC5/iG5A：變頻器

ADS：控制節氣門

GRS：重力式油門

WGR：網狀保護出口

FLC：柔性連接器

AN：彎頭90°

產地：德國

風量：900 m3/h

壓力：max.300 Pa

功率：0,18 kW

電流：0,55 A

轉速：2710 1/min

噪音：73 dB(A)

外殼：聚乙烯 (PE)

安裝板：聚乙烯 (PE)

葉片：聚丙烯 (PP)

密封系統：迷宮式

防護等級：IP55

絕緣等級：F

重量：16 kg
