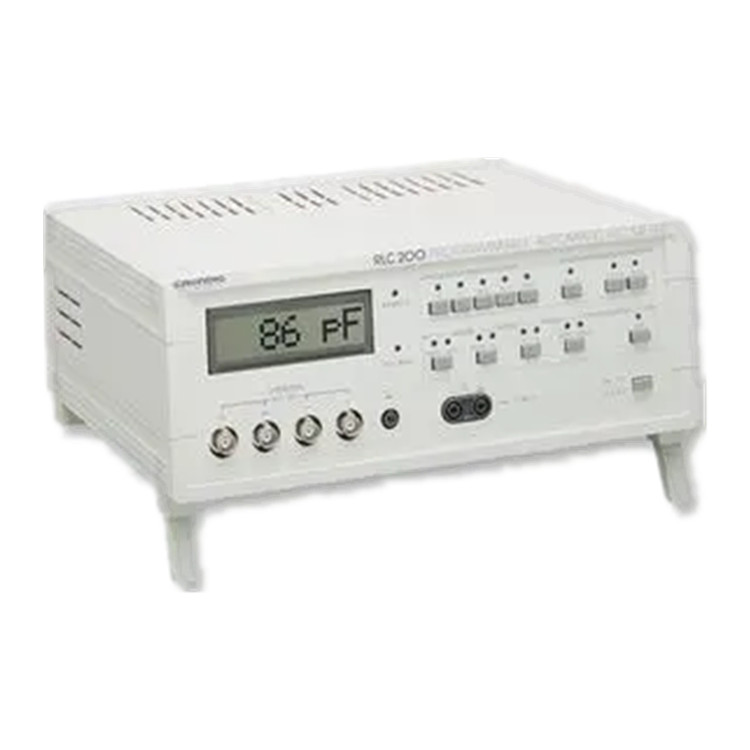

RLC 200是一種自動RLC儀表，設計用于手動或全自動測量部件。所有功能都可以通過串行接口的RS-232C進行遠程控制。

RLC200適用于無源和有源元件的R，G，C，L，D和Q參數，用于測量直流控制的電壓。此外，所提到的參數的元件公差可完全被測量，基本誤差是0.2％。測試對象通過四行連接到RLC 200。雜散效果，鉛電感和電阻交叉的效果因此大幅減少。RLC 200自動識別的對象，允許使用該序列和測量物體的并聯等效電路來確定參數。手動選擇測量模式也是可能的。RLC 200具有兩個內部測量頻率：100赫茲和1千赫。測量可以用50毫伏或1V測量信號電平進行。1V的測量電平主要用于標準測量和50毫伏的測量半導體連接的測量電平。它可以連接一個內部（+ 5V）和外部（≤+ 30 V）的極化電壓。測量結果和相關單位顯示在8位顯示屏上。

• 0.2%準確度
• 4個Kelvin線夾
• RS232接口
• 軟件選項
• 0.1pF至20mF電容測量
• 帶Kelvin夾具的4條線路測試電纜
• 頻率100Hz/1kHz
• 微處理器自檢
• 帶軟件選項的RS232接口
• 配有英國和歐洲電源線

• 連接類型：具有4針測量端子排列的串聯或并聯連接
• 測量頻率：100Hz、1kHz
• 測量電壓：50mV，1V
• 測量范圍的選擇：自動或固定范圍
• 直流電壓表輸入電阻：>9MΩ
• 觸發：內部、手動、通過RS232C外部
• 測量時間：200ms
• 顯示：3½位（測量值和單位）
• 接口：RS232C
• 數據輸出：測量參數、測量類型、測量值
• 產地：英國
• 應用：測試與測量、維護與維修、系統監控

-測試對象的極化

• 內部電壓源：+5V
• 外部電壓源：≤+30V
