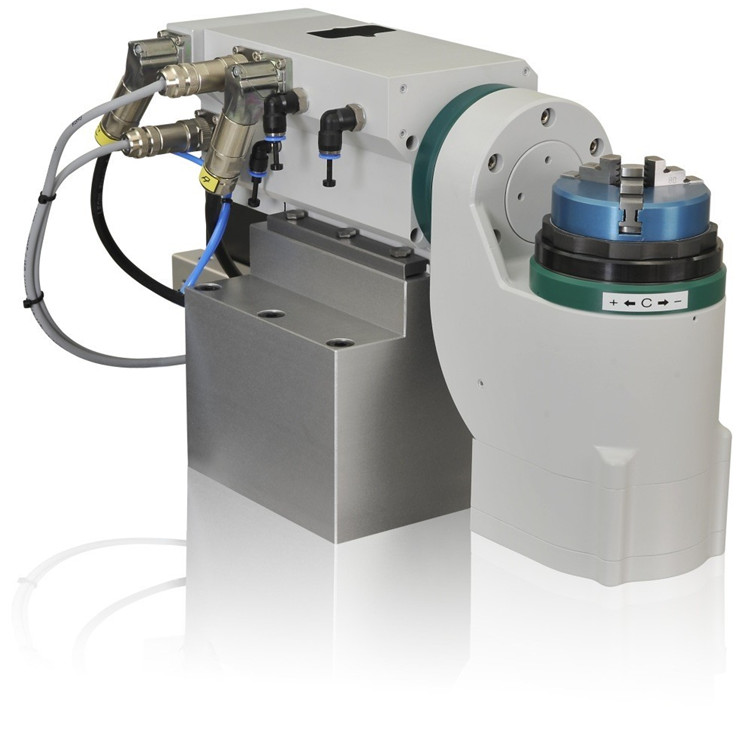

轉盤組合RT3A100由兩個RT3A100系列的直接驅動轉盤組成。B軸的旋轉范圍約為-10°至+110°；C軸可以無限旋轉。

該裝置由兩個集成的三相同步電機驅動。該驅動器保證了highest的動態性能和精度。

集成在外殼中的創新夾持單元可確保在關閉驅動器時保持較高的夾持力，而不會改變軸上的位置。通過壓縮沖擊，特殊應用的保持扭矩可以從15Nm增加到20Nm。

完整的系統作為可連接裝置提供。

• 三相同步驅動器，永磁
• B軸旋轉范圍：-10°至+110°
• C軸旋轉范圍：無限
• max負載能力：6kg
• 無位置影響的機械夾緊，20Nm
• 阻塞空氣連接
• 緊湊的安裝空間
• 準備連接結構

• 測量系統：

Renishaw Resolute IM光學測量系統

通過外部接口連接

可用數據協議：Fanuc、Siemens DRIVE CliQ、BiSS、Mitsubishi

• 防護等級：

無阻氣防護等級：IP40

阻風防護等級：IP54

• 操作條件：

軸承溫度：-20°C至+60°C

工作溫度：0°C至+40°C

• 重量：

總重量：14.3kg

• 定位精度（非補償）：60弧秒
• 定位精度（補償）：5弧秒
• 夾緊機構/呼吸：15/20牛米
• 重復精度：2弧秒
• 同心度：4µm
• 均勻度：4µm
• 允許傾斜力矩：81Nm
• 產地：德國

搬運、裝配技術、機床、激光加工
