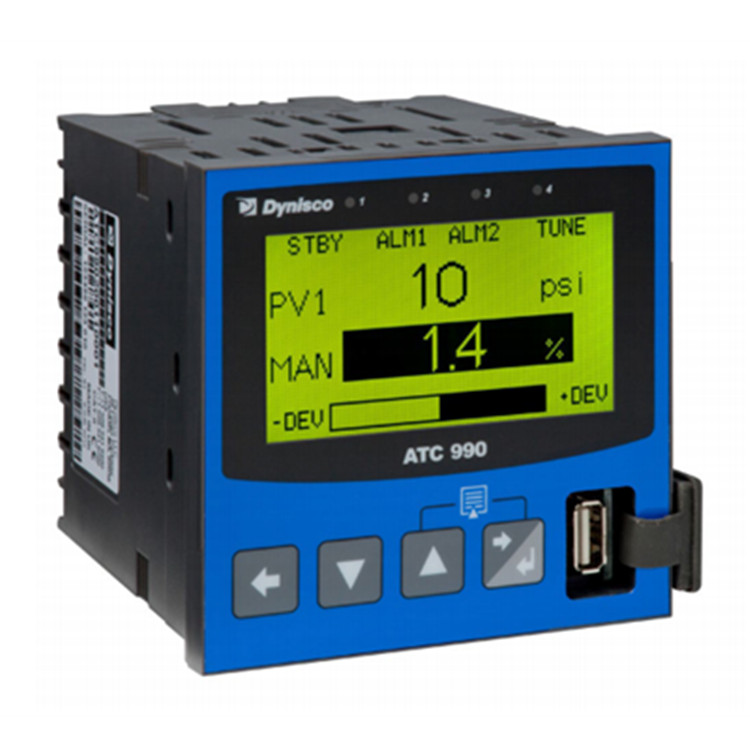

帶有圖形/文本LCD顯示器的ATC990是一個通用輸入過程控制器，具有更好的功能，包括趨勢視圖以及數字輸入、USB和數據記錄選項。它提供了一種控制單個工藝參數的經濟的方法，例如塑料擠出機。為了提高用戶效率，集成了許多功能，以減少調試時間、簡化操作并將維護停機時間降至更低。在應變計、直流電壓、溫度或電流輸入上可靠地自動調諧和報警。當使用可選的輔助應變計輸入時，ATC990還可以控制壓差。其他有用的顯示信息包括報警設置點、峰值、錯誤條件和工程單位信標。該控制器提供了一個快速而簡單的設置，包括一個在首次啟動時自動啟動的分步配置向?qū)А？蛇x24Vdc輸出電源也可用。

• 離散1/4 DN封裝中的自動調諧控制
• 圖形/文本LCD顯示屏，帶顏色變化LED背光燈，報警（紅色/綠色）
• 過程報警和事件的圖形化趨勢視圖作為標準
• 易于使用的安裝向?qū)?/li>
• 單回路控制
• USB端口選項將過程值、設置點和報警記錄到.csv文件中，用于電子表格
• 支持Modbus RS-485和Modbus TCP以太網
• BlueControl配置和調試軟件選項

儀表類型：數字、面板安裝PID閉環控制器

顯示器：160 x 80單色圖形LCD，帶背光

準確度：

熱電偶：滿量程的±0.1%，±1LSD（如果啟用，內部CJC為±1°C）直流線性：滿量程±0.1%，±LSD

采樣時間：50mS，典型值

輸入

輸入：應變計、熱電偶或線性（Vdc，mA）

應變計：350至5000Ω，1.4至4mV/V，勵磁10V±7%

線性輸入：0至5Vdc和0至10Vdc，0至20mA和4至20mA

輸入信號：-25至125%滿量程（約-10mV至+50mV）

輸入阻抗：線性電流輸入<10Ω

線性電壓輸入>165kΩ

分流器校準：帶或不帶電阻器（40至100%）

數字：4個可編程無電壓觸點閉合

報警輸出

報警類型：SPST 2A max.@240Vac電阻負載雙繼電器共用

報警編號：3標準

報警更新時間：100mS，典型值

輸出

類型（重傳）：0-5Vdc和0-10Vdc，0-20mA和4-20mA

類型（控制）：0-5Vdc和0-10Vdc（2%欠驅動/過驅動）

0-20mA和4-20mA

分辨率：15 3/4位

精度：輸出量程的±0.1%（mA@<500Ω，V@>500Ω）

控制功能

類型：自適應自動調諧算法

串行通信接口

類型：隔離RS-485

協議：Modbus RTU

機械和包裝特性

端子：后部的螺絲端子

前面板：IP65，帶墊圈（IP65前USB連接器）

工作溫度：32至122°F（0至50°C）

儲存溫度：-4至158°F（-20至70°C）

濕度：85%相對濕度，非冷凝

重量：1.43磅（650克）
