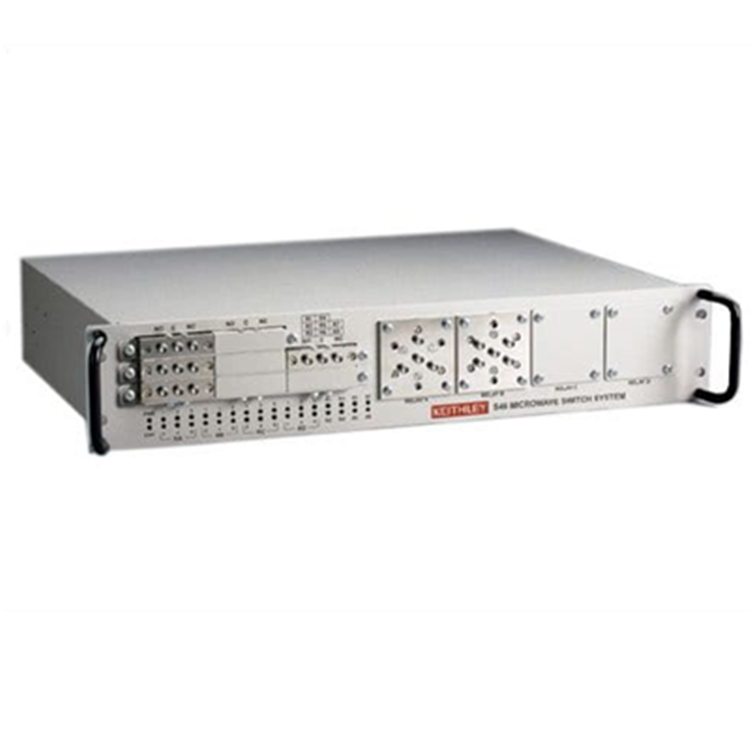

S46微波開關系統旨在簡化測試各種電信產品和設備所需的自動開關。S46可以控制一個2U高（3.5英寸）全機架機箱大小的封裝中的32個繼電器觸點。標準配置使選擇符合測試應用程序規范的系統變得簡單，而無需花費不必要的開關或其他功能。這種“只需您所需，無需更多”的設計理念使S46系統能夠提供更高的性價比。

標準S46配置中使用的外殼可容納八個SPDT未端接同軸微波繼電器和四個多極未端接的同軸微波繼電器。這些多極未端接繼電器中的任何一個都可以是以下繼電器類型之一：SP4T或SP6T。S46交換系統可以用作多路復用器、矩陣、獨立繼電器或配置的組合。要訂購標準系統，只需選擇繼電器的數量及其在前面板上的位置。隨著測試要求的變化，可以很容易地將繼電器添加到系統中，以創建新的交換機配置

• 緊湊型RF/微波開關系統，僅2U高
• 內置觸點閉合計數器，用于監控開關周期
• 標準配置允許多達32個通道的切換
• 內置GPIB/IEEE-488接口總線的簡單控制
• 信道特性數據存儲
• 頻率范圍高達40GHz

觸點閉合計數器：每個通道1個計數器，每個計數器最多1000萬個，保存在非易失性存儲器中。

非揮發性存儲：32個獨立位置；每個位置長達68字節，用于用戶可定義的信道和系統參數。

繼電器控制線路數量：32條，每個開路集電極驅動器

吸收電流為max.300mA。

接口：GPIB（IEEE-488.2）和SCPI。

指示器：電源、繼電器位置狀態和錯誤LED。

電源：100–240VAC，50/60Hz。

共模：42V峰值，任何端子接地。

環境：

工作溫度：0°至40°C，max.35°C<80%相對濕度。

儲存溫度：-25°至65°C。

EMC：符合歐盟指令89/336/EEC。

安全：符合歐盟指令73/23/EEC。

尺寸：高89mm×寬485mm×深370mm（3.5英寸×19英寸×14.563英寸）。

裝運重量：13千克（28磅）。

蜂窩和無繩電話

專用移動無線電

基站

專用天線系統

射頻組件，包括射頻IC

無線外設，包括藍牙設備

寬帶無線收發器

高速數字通信，包括SONET速度3Gbps和10Gbps
