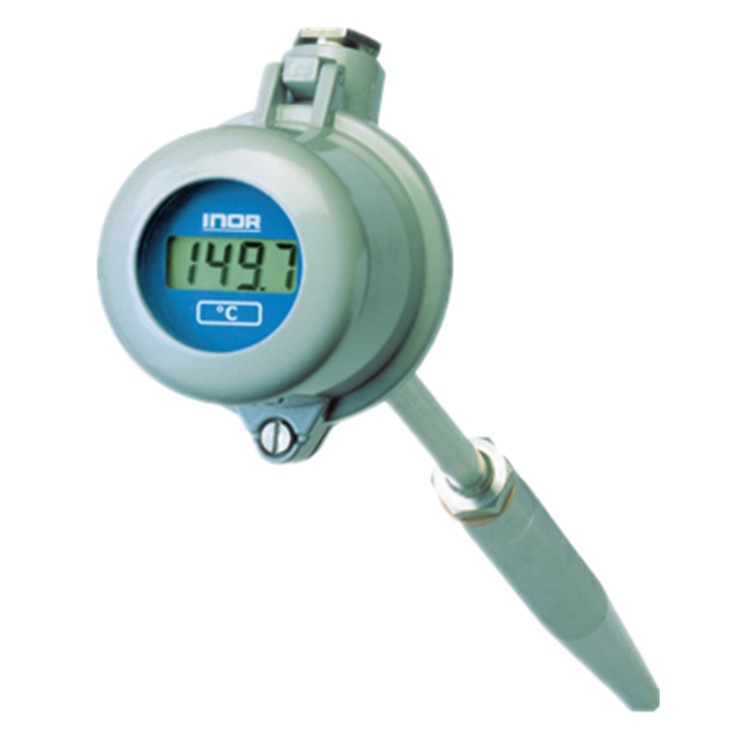

LCD-H20是一種數字指示器，可直接安裝在4-20 mA回路中，無需外部電源。LCD-H20設計用于帶有玻璃窗的傳感器連接頭的頭內安裝。指示器配有高對比度、易于讀取的LCD數字。通過三個按鈕，可以輕松地對刻度進行編程，無需參考信號，可以在-1999和9999之間的任何值。作為一種選擇，LCD-H20可以安裝在連接頭中。

• 直接安裝在4-20 mA回路中，無需電源
• 5 V電壓降
• 高對比度4位LCD顯示屏，12 mm數字
• 無參考信號的簡單按鈕縮放
• 對于4至20 mA輸入，在-1999至9999之間的任何范圍
• 包括不同工程單位的標簽
• 1%的典型精度允許高精度讀數
• HART透明
• 設計用于-20至+70°C/-4至+158°F的環境溫度
• 安裝在1型或2型連接頭上時的防護等級為IP65

僅LCD-H20指示器：70LCDH2001

LCD-H20

連接頭類型1：70LCDH2011

連接頭類型2：70LCDH2011

配置：70CAL00001

輸入電流：4-20毫安

工作范圍：3.8-22毫安

電壓降：2.5伏

顯示

顯示器：黑色LCD，帶4位數字，包括減號

數字高度：-1999至999之間的任何范圍

小數：可選，0至3

工程單元

響應時間：可調0.25s至2s

比例設置：3個按鈕

工作溫度：-20至+70℃/-4至+158°F

典型精度：編程量程的0.1%1位

尺寸：直徑59 mm，厚度20 mm

保護：1P20（IP65連接頭）

連接：絞合，≤1 mm²，AWG 16

安裝：帶安裝套件KDST1的1型或2型連接頭
