FlameGuard P5-200是5 kV-200 A三相干式電氣饋通系統的關鍵技術。該饋通系統設計用于可能存在爆炸和易燃條件的海上上部石油和天然氣平臺，用于為井下泵送系統提供電氣連接。該饋通系統專為干式采油樹和ESP泵制造商設計，他們希望在油田使用壽命內減少運營費用，同時提高系統可靠性并降低安全風險。

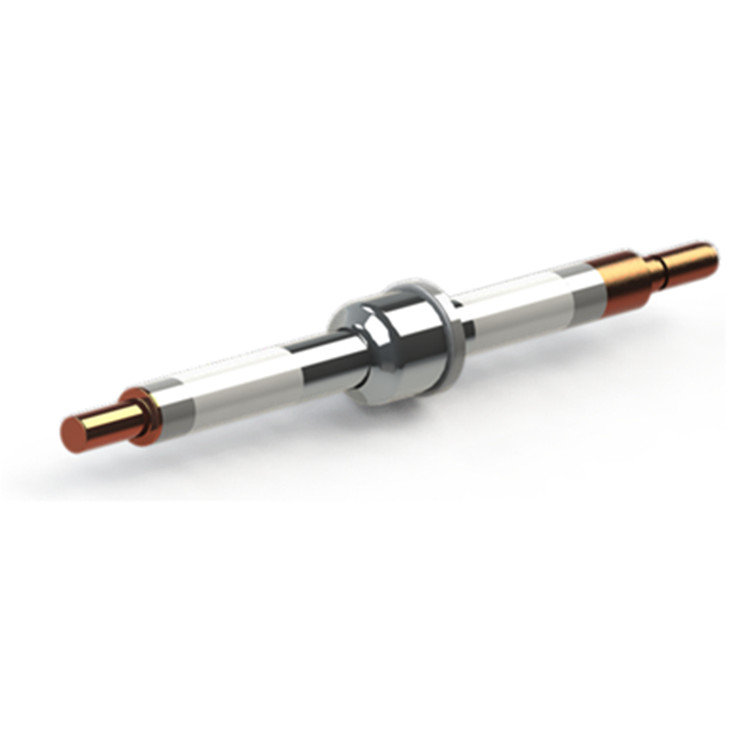

FlameGuard P5-200穿透器構成連接器的插頭一半，額定承受5000 psi。陶瓷穿透器絕緣層允許完全無機的密封屏障（金屬對金屬）。陶瓷穿透器通過釬焊和焊接密封在外殼中。密封功能符合以下行業標準：

-API 6A（PR2）

-API 17D

-API 6FB，第二部分

使用P5-200，電氣接口現在可以保持與耐火外殼中的法蘭、閥門和控制線相同的標準。陶瓷材料是與Teledyne Scientific合作開發的。穿透器材料允許使用典型的井下密封技術。Teledyne在材料鑒定和可靠性測試方面的豐富經驗確保了高質量、全面的互連解決方案。

• 石油和天然氣行業的耐火電穿透器降低了人員和資產的風險
• 比目前市場上的耐火穿透器更高的電壓
• 現代模塊化設計允許在陸上進行大量組裝和測試，以降低安裝成本
• 全球提供工廠支持和現場安裝幫助

陶瓷、耐火穿透器

形成DM5-200的一半插頭

額定電壓為5 kV和200 A

額定工作壓力：5000 psi（7500 psi測試）

工作溫度：-20°C至+121°C
