產品介紹
將RS232或RS485輸入轉換為隔離的4-20 mA，0-10 mA，0-10V或-10V至+ 10V模擬輸出
支持Modbus RTU，Modbus ASCII或Laurel ASCII協議
RS485串行數據可以是半雙工或全雙工
能夠從長字符串中檢索數據
串行數據速率從300到19,200 bps
模擬輸出分辨率為量程的0.0015％（16位），精度為量程的±0.02％
雙120 mA固態繼電器可響應讀數或控制字符
通用85-264 Vac/ 90-300 Vdc或10-48 Vdc / 12-32 Vac電源
DIN導軌安裝外殼僅22.5 mm寬，可拆卸螺釘夾連接器

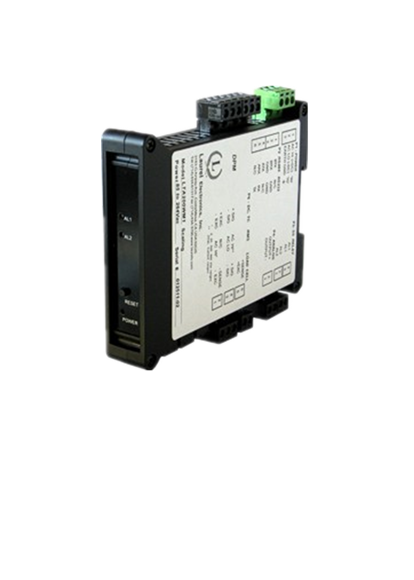

LTS串行數據輸入，模擬輸出變送器使用Modbus協議，Laurel ASCII協議或直接ASCII字符接受RS232或RS485串行數據，并將此數據轉換為隔離的，可擴展的4-20 mA，0-20 mA，0-10V或-10V至+ 10V模擬輸出。該單元安裝在變送器外殼中，厚度僅為22.5 mm（0.89”），可安裝在35mm DIN導軌上。通常由AC（85-264 Vac）供電，但可選擇由低壓AC或DC供電。
規格參數
串行數據輸入（標準）
信號類型：RS232或RS485（半雙工或全雙工），可選擇跳線
數據速率：300,600,1200,2400,4800,9600,19200波特
輸出隔離：250V rms工作，每1分鐘測試2.3 kV rms
串行協議：Modbus RTU，Modbus ASCII，Laurel ASCII
Modbus兼容：Modbusover Serial Line Specification V1.0（2002）
RS232/485連接器：螺釘端子，便于菊花鏈連接
數字地址：247用于Modbus,39用于Laurel ASCII
模擬輸出（標準）
輸出電平：4-20 mA，0-20 mA，0-10 Vdc，-10V至+ 10V（用戶可選）
符合20 mA：10V（0-500Ω負載）
符合10V：2 mA（5kΩ或更高負載）
輸出分辨率：16位（65,536步）
輸出精度：±0.02％的輸出范圍
輸出更新率：由輸入數據速率決定
輸出隔離：250V rms工作，每1分鐘測試2.3 kV rms
雙繼電器輸出（標準）
繼電器類型：兩個固態繼電器，SPST，常開，A型
額定負載：120 mA，140 Vac或180 Vdc
電源輸入
標準功率：85-264 Vac或90-300 Vdc
低功耗選件：10-48 Vdc或12-32 Vac
工頻：DC或47-63 Hz
電源隔離：250V rms工作，每1分鐘測試2.3 kV rms
功耗：2W典型值，3W，max勵磁輸出
機械
尺寸：129 x 104 x 22.5 mm表殼
安裝：根據DIN EN 50022 35 mm導軌
電氣連接：插入式螺釘夾連接器
環境
工作溫度：0°C至55°C
儲存溫度：-40°C至85°C
相對濕度：40°C時為95％，無冷凝
冷卻需求：安裝在頂部和底部帶有通風孔的變送器
在變送器之間留出6毫米（1/4英寸），或用風扇強制通風
