產品介紹
數字顯示模擬信號
清晰的4字符7段LED顯示屏
3個模擬輸入（4...20 mA，0...10V或0...5V）
精度±0.5％
差分測量可能
模擬輸出（4...20mA或0...10V）
4個繼電器開關輸出
RS 232接口
電源12...32V DC或85...265V AC 50/60 Hz
可選配PT100傳感器輸入或頻率輸入

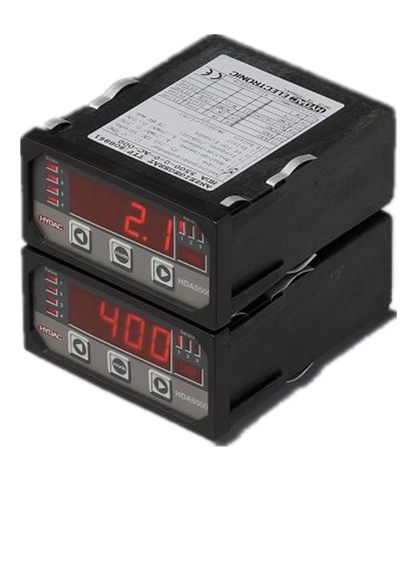

HDA5500系列的數字顯示單元是微處理器控制器顯示和監控設備，專為開關面板安裝而設計?？商峁┤齻€模擬輸入和一個模擬輸出（4...20 mA或0...10V）和四個繼電器開關輸出。 模擬輸入信號根據各自的用戶設置顯示。每個開關輸出可以分配給輸出之一或輸入1和2之間的差值?？梢灾苯舆B接一個PT100溫度傳感器。此外，可以進行可選的頻率測量，例如，通過使用HDS 1000（HYDAC轉速探頭）測量旋轉部件的轉速。根據版本的不同，還可以選擇連接SMART傳感器（所謂的狀態監測傳感器）。SMART傳感器是HYDAC生成的傳感器，可輸出多個不同的測量變量。
規格參數
顯示：
4位7段LED顯示屏，紅色，
數字高度14.2毫米
3個LED用于有源傳感器，4個LED用于開關點
顯示范圍：- 999.. 9999（用戶可調）
帶背景照明的顯示單位：bar，kg /cm2，MPa，psi，°C，°F，mA，V，Hz，kN，
m，mm，英寸，l，l / min，gal，gal /min，1 / min，％，t
輸入數據
模擬信號輸入
測量范圍（最多3個模擬輸入）
選擇：4 .. 20mA，0 .. 5 V，0 .. 10 V或
4 ..20 mA順序（修改006）
精度：25°C時≤±0.5％
PT 100輸入
測量范圍：- 25 ..100°C
精度：25°C時≤±0.5％
頻率/計數器輸入
信號閾值：0 ..0.6 V =低，3 .. 24 V =高
頻率范圍：15 Hz至24 kHz
輸出數據
模擬輸出：4 .. 20mA，0 .. 10 V
精度：25°C時≤±0.5％
上升時間：70毫秒
外殼
控制面板外殼：96 x48 x 109 mm
控制面板開孔：92（+0.8）x 45（+0.6）mm
前面板厚度：1.25.. 15 mm
安裝深度：max.121mm
重量：約 320 g
