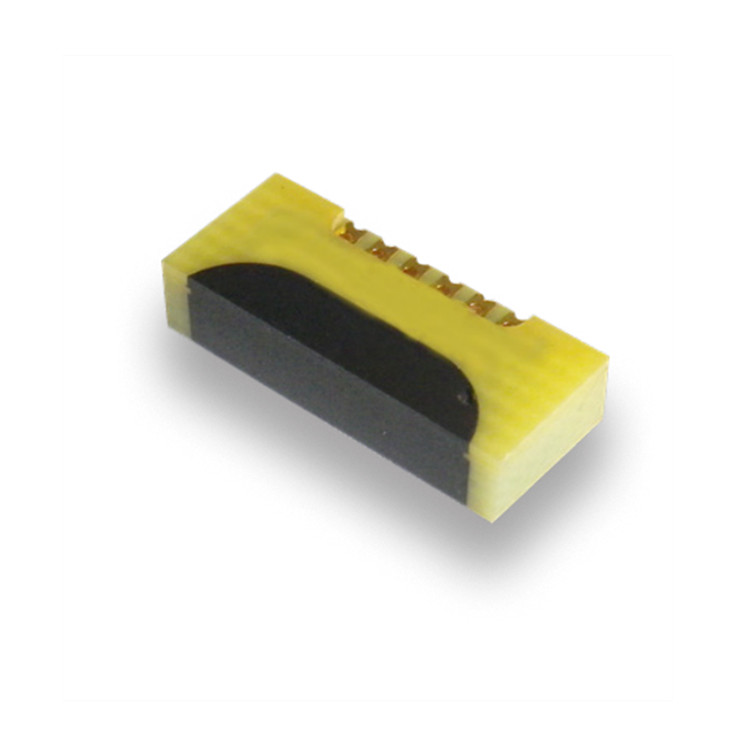

GMR齒傳感器模塊，用于角度和長度測量

差分正弦和余弦輸出信號

極低的諧波信號質量

適用于SMD組裝的包裝

在被動測量秤（齒結構）上使用的可能性

GLM700系列中的傳感器是基于巨磁電阻（GMR）效應的FixPitch傳感器。磁鐵位于傳感器外殼中，因此傳感器可用于齒結構。傳感器是FixPitch傳感器，調整到一定的齒距。傳感器具有集成磁體，以便磁性地激活鐵磁齒結構。傳感器設計基于PerfectWave技術，通過抑制諧波來改善信號質量。通過將傳感器調整到規定的齒距，傳感器可實現非常高的信號質量并提供差分正弦和余弦信號。

將FixPitch傳感器調節到測量標尺的磁極長度，即MR條帶在幾何上與特定的磁極長度協調。通過沿單極分布惠斯通電橋電阻器產生正弦和余弦信號。這種幾何布置有助于抑制諧波并降低對雜散場的靈敏度。這樣可以優化傳感器的線性度。

PerfectWave設計適用于優化FreePitch傳感器的信號質量。用作電阻器的MR條帶具有彎曲形式，其用于在將電場信號中的磁場方向映射時過濾諧波。該濾波使用MR條的特殊幾何形狀和布置來實現，并且不會引起任何額外的信號傳播延遲。PerfectWave設計對于小磁場特別有效，可提高線性度，提高精度和信號質量。

• GMR齒傳感器模塊，用于角度和長度測量
• 差分正弦和余弦輸出信號
• 低的諧波信號質量
• 適用于SMD組裝的包裝
• 在被動測量秤（齒結構）上使用的可能性

產地：德國

電源電壓：5.0 V

RB和RS的溫度系數：0.12%/K

Voff的溫度系數：-3.0...+3.0μV/V/K

環境溫度：-40...+125 °C

每個Voo的信號幅度：4.0...20.0 mV/V

Vpeak的溫度系數：-0.08...-0.16%/K

頻率范圍：1 MHz

齒距：2 mm

偏移電壓：± 3.5 mV/V

橋接電阻：5.7 kΩ

傳感器電阻：2.85 kΩ

氣隙：400 µm
