產品介紹

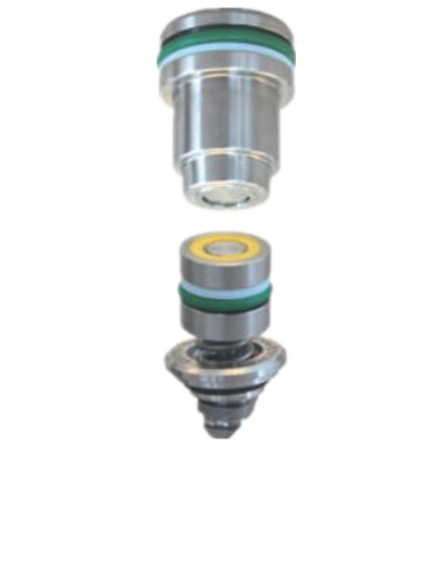

在耦合過程之前，耦合接頭和耦合機構必須彼此同軸。在徑向定位公差內密封表面接觸之前，兩個元件的基板必須被引導約2至3mm。根據公式由液壓產生的耦合接頭和耦合機構之間的耦合力必須從外部得到肯定的補償。必須保護軸向作用的前密封區域免受污染。通過沖洗和隨后用壓縮空氣吹掃可以獲得良好的結果。機構的密封在安裝孔的鉆頭底座中完成。
當輸送液態或氣態介質或真空時，耦合元件用于防止泄漏。耦合元件的結構特別緊湊，它可以直接安裝到一個接收外殼。耦合機械和耦合接頭之間的系統密封（軸向密封）作用軸向。它被放置在耦合機構當中。這樣的設計使得有可能會有定位公差。根據耦合元件上不同的密封材料，是加壓或減壓耦合。內置的元件特別適合安裝在多個耦合系統的板上。螺紋體元件可直接擰入夾具本體，例如換刀系統。那里，它們是作為介質傳送的接口理想的應用。規格參數
型號：KM-460-5-N002
內置元件
操作壓力：max.500bar
流量：max.12L/min
耦合行程：4.5mm
耦合力：0bar時98N
軸向定位公差：+0.5mm
徑向定位公差：±0.3mm
允許的角度公差：±1°
緊固扭矩：-
