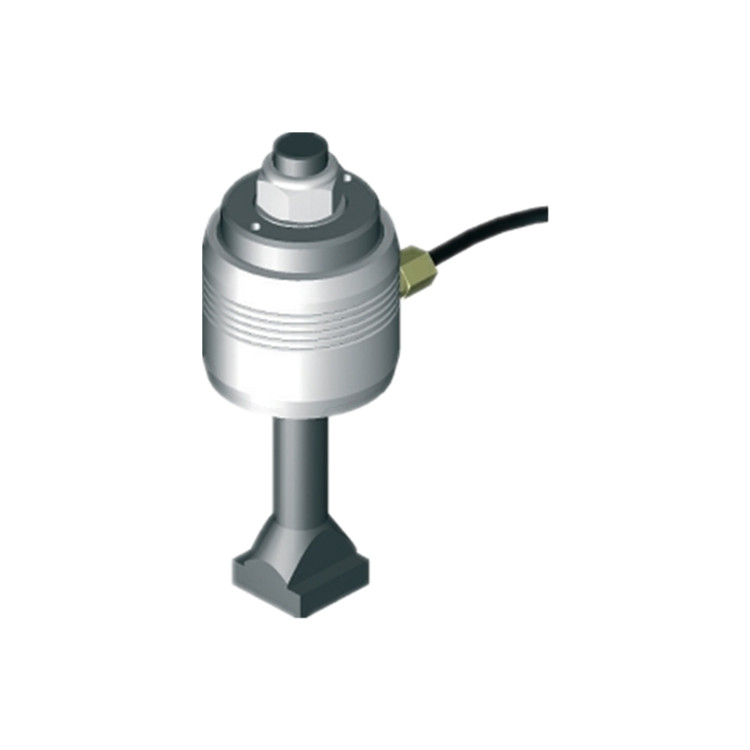

夾緊裝置的液壓驅動夾緊缸直接產生所需的夾緊力。為了固定夾緊力，須保持液壓（例如使用先導控制閥）。需要通過液壓動力包裝上的壓力開關進行壓力感應。T形螺栓長度的連續變化使其能夠對各種夾緊尺寸進行統一可變的適應，并使模具/轉接板的標準化在很大程度上成為多余。夾緊裝置可以通過機器控制系統集中操作，也可以通過具有集成控制的獨立液壓動力組進行操作。

• T形螺栓固定，防止松開
• 夾緊尺寸公差大
• 易于安裝
• 中央操作
• 通過壓力傳感進行連續夾緊力監測
• 免維護
• 操作簡單
• 專為改裝而設計

• 止回閥
• 夾具支架
• 配件
• 液壓軟管/液壓附件
• 液壓動力包

• 型號：HKZ104
• 夾緊力/操作壓力：104kN/400bar
• max負載力：130kN
• max工作壓力：400bar
• 夾緊尺寸公差[mm]：+/-4
• 行程：12mm
• 油量：卡箍[cm³]:31
• highest操作溫度[°C]：110
• 重量：3.7kg
• 產地：德國

• H1：3.94
• H2：5.91
• D：3.54
• d1：2.83
• d2：3.07
• m：0.84
• n：0.79
• o：2.88

• 適用于中小型印刷機
• 適用于各種模具尺寸和夾緊尺寸
• 用于夾緊上下模具
• 對于帶有U形凹槽的模具
