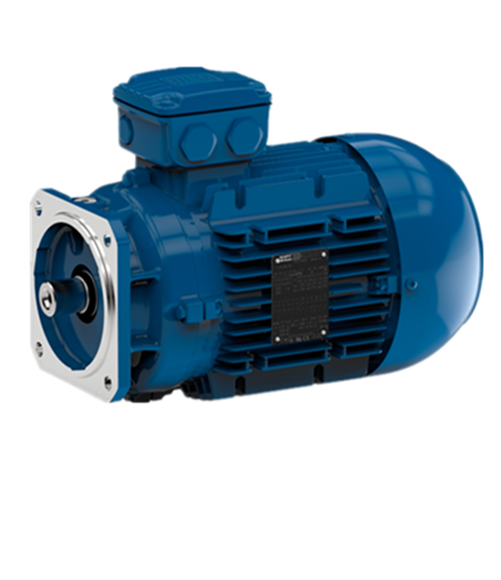

WATT DRIVE電機3CWAGF 90S/L-04F-TH-TF-FL
- 品牌：WATT DRIVE
- 型號：3CWAGF 90S/L-04F-TH-TF-FL
- 下載：WATT DRIVE電機EUSAS
產品介紹
EUSAS集成式電機是WATT電機系統的一部分。所有功能和優點已經實施并進一步發展。電機堅固耐用，符合行業的高要求，短期內可承受過載。電機配備了加強型懸架，并直接安裝在減速器中，因此設計非常緊湊。該標準配備了制動端板作為NDE端（非驅動端側）。通過使用標準化的電機模塊，可以快速經濟地實施客戶特定的解決方案。
性能特點
- 寬電壓范圍
- 可切換到全球所有常用電壓（110-690 V -50 / 60 Hz）
- 高效率
- 熱帶絕緣系統
- 環境溫度-20至+ 40°C
- 銘牌帶50赫茲和60赫茲額定值
- 靈活調整接線盒
- 加強軸承（整體電機）
- 用于即時裝配電機模塊的軸系統，如制動器，編碼器，后擋板等
- 防護等級IP55
- 雙金屬開關和PTC熱敏電阻的熱保護
- 熱等級為F級
- 系統電機，用于電機模塊的靈活組裝
技術參數
產地：德國
能效等級：3C（IE3 - High efficient）
極數：4極
框架尺寸：90
功率：1.5kW
額定電機轉速：1755min-1
頻率：60Hz
扭矩：8.2Nm
冷卻：強制通風
電阻：PTC熱敏電阻
重量：21kg
規格參數
型號：3CWAGF 90S/L-04F-TH-TF-FL
執行腳/法蘭B35
3C（IE3 - 高效）
極數：4極
框架尺寸：90
功率：1.5kW
額定電機轉速：1755min-1
頻率：60Hz
扭矩：8.2Nm
溫度相關的保護裝置：雙金屬開關關閉；PTC熱敏電阻
雙金屬開關關閉：觸點常閉（NC）；當繞組的溫度達到絕緣系統的危險極限時，圓盤打開。當達到極限溫度時，這些雙金屬開關（常閉觸點）可以關閉輔助電路。電路只能在溫度大幅下降后重新閉合。當電機電流迅速上升（例如鎖定轉子）時，這些開關由于其較大的熱時間常數而不適用。
PTC熱敏電阻：針對重物，重負荷，高頻起動等造成的熱過載最全面的保護。通過安裝在電機繞組中的PTC熱敏電阻提供電機的制動操作或高環境溫度。傳感器是溫度敏感電阻器（PTC），它們在響應溫度下幾乎瞬時地改變數值。
通風：強制通風
在起動頻率高，起動重量大，交變負荷重，變頻器操作繁瑣的情況下，電機自行通風有時不足，需要強制通風。在低于30赫茲的頻率下，建議強制通風以避免電機過熱。
重量：21kg
