具有用于2相步進電機的雙極性斬波器的微步進功率放大器

集成在min外殼中，具有max功率

緊湊型金屬外殼也適用于小型開關柜

可作為導軌安裝型或面板安裝型

由于新的MOSFET技術，極低的功耗

寬電壓范圍從20至80 VDC

相電流可通過16級旋轉開關調節，從0,25到4A（WSE 04.80）和0.5到8A（WSE 08.80）

適用于STOGRA電機系列SM 56，SM 87，SM 88和SM 107

通過DIP開關可選擇16個不同的步進角，在200和12800步/轉之間

微步進，使電機實現平穩的真正運行

在電機運行期間，步進角可以通過外部輸入在兩個值之間切換

通過前端螺絲端子和彈簧端子輕松連接，適用于所有線路和信號

電子防護短路（電機相位），過溫度（功率放大器）和欠電壓

通過繼電器輸出就緒信號

輸入信號（脈沖，方向，復位，升壓，禁用，改變步進角）

可選光耦合器隔離

通過DIP開關可選輸入信號電平：低活性，高活性TTL（5V），高活性PLC（24V）或RS422（只有脈沖和方向）

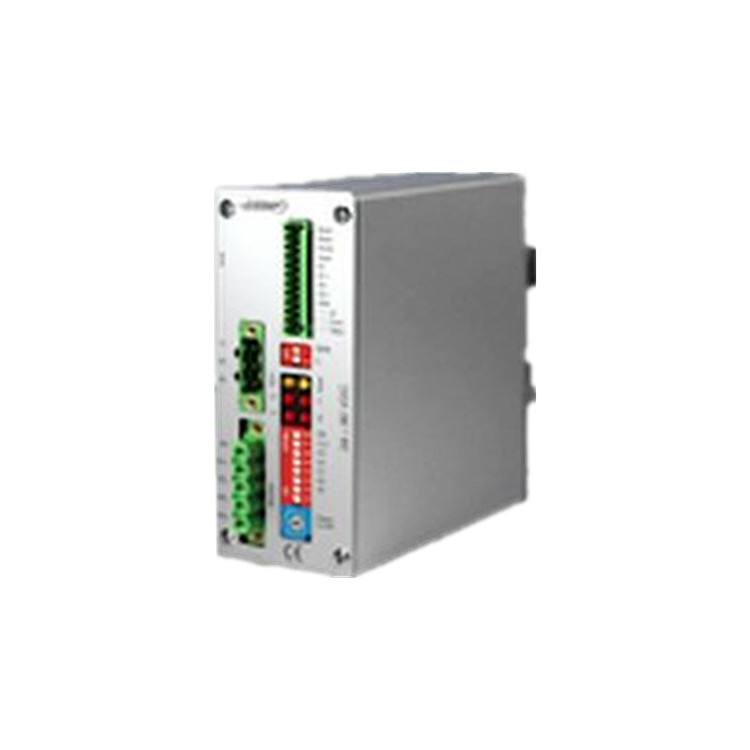

• 步進電機功率放大器，緊湊型外殼。
• 由于新的MOSFET技術，極低的功耗，寬電壓范圍從20至80 VDC。

• 型號：WSE 04.80 V01/WSE 08.80 V01
• 電壓電源：20 - 80 VDC，紋波max 5％
• 正確安裝時的噪聲不均勻性：根據EN50082-2：

在選定的TTL信號電平下，輸入不能抵抗快速瞬變（Burst）

• 噪聲輻射：根據EN55011 B級，正確安裝和屏蔽或/和過濾線路和信號
• 環境溫度：0℃至50℃
• max外殼溫度：85℃
• 重量：0.5kg或0.6kg
• 保護裝置：防護等級IP 20，防短路，過溫和欠電壓
• 可提供：導軌安裝型或面板安裝型
• 產地：德國
