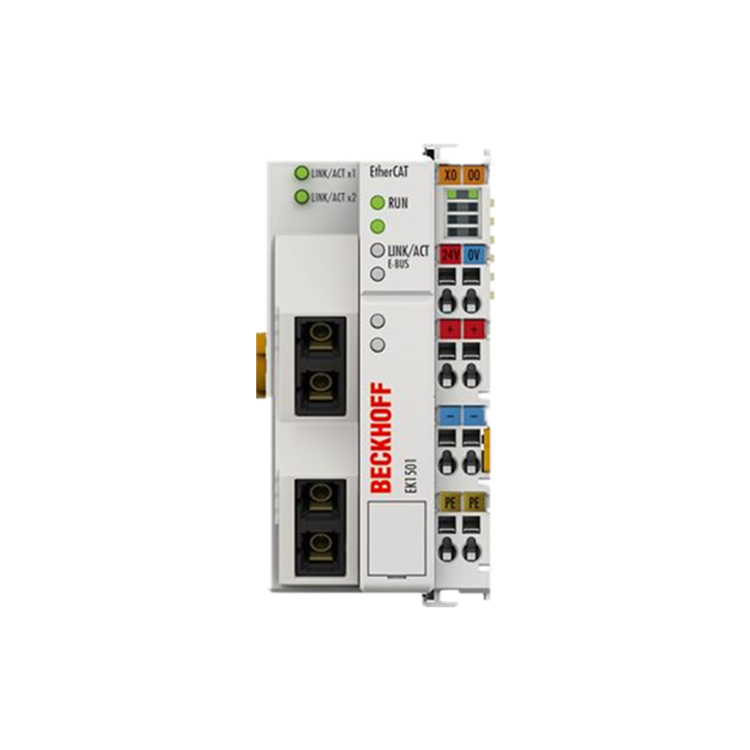

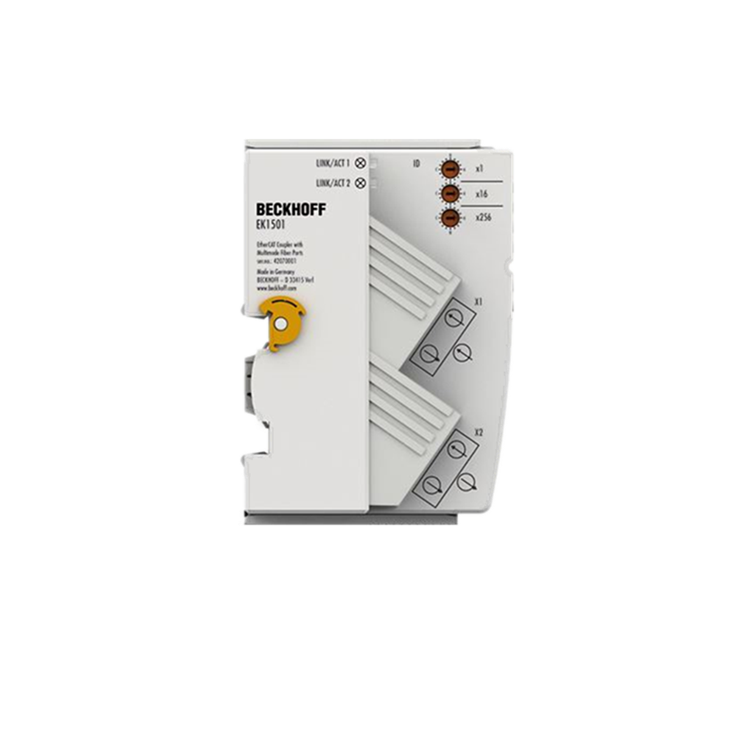

EK1501 耦合器用于將EtherCAT與EtherCAT端子模塊（Elxxxx）相連。一個站點由一個EK1501 耦合器、任意多的EtherCAT 端子模塊、一個EL9011 總線末端端子模塊或一個EtherCAT擴展端子模塊EK1110 組成。該耦合器將來自100BASE-FX 以太網的傳遞報文轉換為E-bus信號。通過多模玻璃光纖連接，兩個耦合器之間的距離最遠可達2 km。EK1501 帶有3個十六進制ID撥碼開關，可以為一組EtherCAT設備分配一個ID。并可以將該組設備置于EtherCAT 網絡中的任何位置。因而，可輕松實現各種拓?fù)渥冃巍?/p>德國Beckhoff Automation GmbH (倍福自動化有限公司) 成立于1953年，總部在德國Verl市，是一家生產工業自動化產品的公司，公司下屬的倍福工業電子部多年來開發生產了一系列工業自動化產品。產品可用于所有的行業，可以作為單獨的組件或集成到一個完整的控制系統產品。BECKHOFF公司始終堅持“自動化新技術”的發展理念，被廣泛用于全球各種不同的應用，從CNC控制的機床智能化樓宇自動化通用到開放的控制和自動化解決方案。

型號：EK1501

EtherCAT端子模塊數量：最多65,534個

I/O 信號類型/數量：最大4.2 GB 可尋址I/O接點

可配置ID數量：4,096

數據傳輸介質：多模玻璃光纖 (MM)

站點之間的距離：2,000 m

協議：EtherCAT

延遲：約 1μs

數據傳輸速率：100 Mbaud

總線接口：2 x SC Duplex

電源：24 V DC (-15 %/+20 %)

輸入電流：70 mA + (總K-bus電流)/4

E-bus電流消耗：最高 2 A

電源觸點：最大24 V DC /最大10 A

工作溫度：0…+55°C

儲藏溫度：-25…+85°C

相對濕度：95 %，無冷凝

抗振/抗沖擊性能：符合EN60068-2-6/EN 60068-2-27/29標準

抗電磁干擾/抗電磁輻射性能：符合EN61000-6-2/EN 61000-6-4標準

防護等級：IP 20

安裝位置：可變
